Détails de produit
Lieu d'origine: Shanghai
Nom de marque: tankii
Certification: ISO
Numéro de modèle: E11C
Conditions de paiement et d'expédition
Quantité de commande min: 30
Prix: USD + 22.7 + KG
Détails d'emballage: Coffret en bois
Délai de livraison: jour 15
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 50 + tonnes + mois
signe de magasin: |
1J79 |
résistance: |
0,55 |
Densité: |
8,6 |
Composition chimique: |
Ni79Mo4 |
Utilisez: |
douille de distance, puce |
signe de magasin: |
1J79 |
résistance: |
0,55 |
Densité: |
8,6 |
Composition chimique: |
Ni79Mo4 |
Utilisez: |
douille de distance, puce |

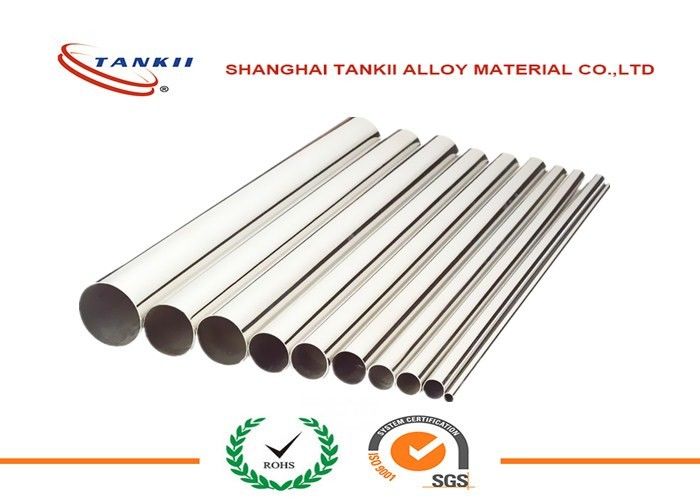

1J79/ Alliage du tube 79HM du tube E11c de Permalloy
Classification : alliage magnétique mol de précision
Supplément : Alliage avec la perméabilité élevée dans les domaines faibles à la forme carrée permally élevée de T. Alloy 1J79/de l'induction de saturation 0.65-0.75 de la boucle d'hystérésis et à un bas coefficient d'inversion de magnétisation
Application : Pour de petits noyaux des transformateurs, des obstructions et des relais fonctionnant dans les domaines faibles, boucliers magnétiques. Dans la petite épaisseur (0,05 ± 0,02 millimètres) - noyaux pour des transformateurs d'impulsion, des amplificateurs magnétiques et des relais à semi-conducteur
Composition chimique, % :
Ni 78.5 - 80% |
Fe 13.73 - 16,8% |
C 0,03% |
SI 0.3 - 0,5% |
Manganèse 0.6 - 1,1% |
S o 0,02% |
P 0,02% |
MOIS 3.8 - 4,1% |
Ti 0,15% |
Al 0,15% |
Cu 0,2% |
Constantes physiques de base et propriétés mécaniques de l'alliage :
Densité : γ = 8,6 g/cm3 ;
Résistivité électrique : ρ = 0,55 ohms mm2 ? /m ;
La température du point de curie : Θs = 430 ° C ;
Magnétostriction de saturation : λS = 2 ? 106 ;
Dureté Brinell de 210/120 HB ;
Final : RM = 1030/490 MPA ;
Limite conventionnelle d'élasticité : σ0,2 = MPA 980 145 ;
Module d'élasticité E = 210 kN/mm2 ;
Élongation : δ5 = 3/50% ;
Compression relative : φ = - %.
Traitement thermique de l'alliage
| Recuit | Taux de la température et de chauffage | Temps d'entreposage, h | Mode de refroidissement |
| Vide avec de la pression résiduelle pas plus haut que 10-3 torr. Art. ou hydrogène pur avec un point de condensation pas plus haut que moins 40 du ° C. | (± 1125 25) ° que 500 C/h du ° C pas plus haut | 3-6 | 600 au ° C à un taux ne dépassant pas 200 le ° C/h de 600 200 au ° C à un taux au moins 400 du ° C/h |
| Type | Classe | Épaisseur ou diamètre, millimètre | Perméabilité initiale | Constante diélectrique maximale | Champ coercitif | Induction de saturation technique | |||
| MH/m | G / E | MH/m | G / E | A/m | E | (10-4 G) | |||
| aucun moins | pas plus | aucun moins | |||||||
bandes laminées à froid |
1 |
0 005 | 8,8 | 7000 | 38 | 30000 | 8,0 | 0,10 | 0,75 |
| 0,01 | 17,5 | 14000 | 75 | 60000 | 5,6 | 0,07 | |||
| 0,02 | 20 | 16000 | 88 | 70000 | 4,0 | 0,05 | |||
| 0,05 0,08 |
20 | 16000 | 110 | 90000 | 3,2 | 0,04 | |||
| 0,10 0,15 |
25 | 20000 | 150 | 120000 | 2,4 | 0,03 | |||
| Feuilles et bandes laminées à froid | 0,20 0,25 |
28 | 22000 | 160 | 130000 | 1,6 | 0,02 | ||
| 0,35 0,50 0,8 1,0 |
31 | 25000 | 190 | 150000 | 1,6 | 0,02 | |||
| 1,5 2,0 2,5 |
28 | 22000 | 160 | 130000 | 1,6 | 0,02 | |||
| fil étiré à froid feuilles laminées à chaud |
0,05 0,10 |
6,3 | 5000 | 50 | 40000 | 6,4 | 0,08 | ||
| 3-22 | 25 | 20000 | 100 | 80000 | 3,2 | 0,04 | |||
| Barre | 8-100 | 25 | 20000 | 100 | 80000 | 3,2 | 0,04 | ||
| bandes laminées à froid | 2 | 0 005 | 12,5 | 10000 | 44 | 35000 | 6,4 | 0,08 | 0,73 |
| 0,01 | 20 | 16000 | 110 | 90000 | 3,2 | 0,04 | |||
| 0,02 | 25 | 20000 | 125 | 100000 | 2,4 | 0,03 | |||
| 0,05 0,08 |
25 | 20000 | 150 | 120000 | 1,6 | 0,02 | |||
| 0,10 0,15 |
28 | 22000 | 190 | 150000 | 1,2 | 0 015 | |||
| 0,20 0,25 |
31 | 25000 | 230 | 18000 | 1,2 | 0 015 | |||
| 0,35 0,5 0,8 1,0 |
38 |
30000 |
280 |
220000 |
1,0 |
0 012 |
|||
| 1,5 ; 2,0 | 31 | 25000 | 230 | 180000 | 1,2 | 0 015 | |||
| bandes laminées à froid | 3 | 0,01 | 25 | 20000 | 150 | 12000 | 2,4 | 0,03 | 0,73 |
| 0,02 | 31 | 25000 | 190 | 150000 | 1,6 | 0,02 | |||
| 0,05 | 38 | 30000 | 250 | 200000 | 1,2 | 0 015 | |||
| 0,10 | 38 | 30000 | 250 | 200000 | 1,2 | 0 015 | |||
| 0,20 0,25 |
38 | 30000 | 280 | 220000 | 1,0 | 0 012 | |||
| 0,35 | 44 | 35000 | 310 | 250000 | 1,0 | 0 012 | |||
Bande de Permalloy de l'alliage 1J79/, vous pouvez passer commande de nous en meilleures conditions.
Si vous êtes intéressé par nos produits, entrez en contact svp avec moi
