L' équipe Tankii
Avec plus de 20 ans d'expérience en R&D et en application dans les alliages de résistance de précision et les matériaux de thermocouple, nous nous concentrons sur la fourniture d'alliages cuivre-nickel de haute qualité pour les composants électroniques,capteurs de températureEn collaboration étroite avec des centaines de fabricants et d'utilisateurs finaux dans le monde entier,Nous intégrons la science des matériaux avec les conditions de fonctionnement du monde réel pour fournir, une valeur à long terme pour nos clients.
En tant que matériau de base pour les résistances de précision, les thermocouples et les composants résistants à la corrosion, les performances de l'alliage cuivre-nickel (fil de cuivre-nickel) déterminent directement:
Stabilité à température de la résistance (coefficient de résistance à basse température, TCR)
Précision et cohérence de la force thermoélectromotive (EMF)
Durée de vie contre la corrosion par l'eau de mer et le stress
Taux de rendement pendant le traitement et le soudage
Fiabilité à long terme du produit final
En tant que fabricant spécialisé et fournisseur de solutions pour les alliages cuivre-nickel depuis plus de 20 ans, nous fournissons des services aux fabricants de capteurs, aux entreprises d'instrumentation, aux constructeurs d'équipements maritimes,et fabricants d'échangeurs de chaleurCe guide explique non seulement quel alliage cuivre-nickel convient le mieux à votre application, mais analyse également les principaux points de décision du point de vue de l'achat en volume et de la cohérence de la chaîne d'approvisionnement.
Pourquoi il est essentiel de choisir le bon alliage cuivre-nickel
Les alliages cuivre-nickel sont utilisés dans les domaines de l'électricité, de l'électronique, de la thermique et de l'ingénierie navale, et les exigences varient considérablement selon les applications.Un matériau de cuivre-nickel qualifié doit en même temps satisfaire aux exigences suivantes::
Coefficient de résistance à température stable (TCR): pour les résistances de précision, le TCR doit être proche de zéro (par exemple, manganine).
Haute stabilité thermoélectrique : Pour les fils d'extension thermocouple, l'écart du champ électromagnétique par rapport au cuivre doit être inférieur à quelques dizaines de microvolts.
Excellente résistance à la corrosion : Pour les conduites d'eau de mer, la résistance aux fissures et à la corrosion par contrainte causée par le Cl− est essentielle.
Bonne maniabilité et soudabilité: facile à enrouler en résistances, à souder en conduits ou à fabriquer en tubes.
Une mauvaise sélection ou un mauvais contrôle de la qualité peuvent entraîner une dérive des sources d'alimentation de précision, des erreurs de mesure de la température, des perforations et des fuites des tuyaux d'eau de mer, voire une défaillance complète du système.

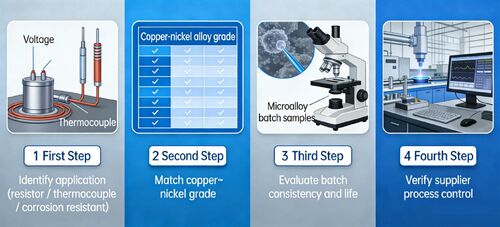

Un cadre de sélection logique: identifier l'application (résistant / thermocouple / résistant à la corrosion) → faire correspondre la qualité cuivre-nickel → évaluer la consistance et la durée de vie du lot → vérifier le contrôle du processus du fournisseur
Quel alliage de cuivre et de nickel convient le mieux à vos besoins?
Alliages de résistance de précision ¥ Constantan et Manganine
Le constantane (CuNi40, CuNi44)
teneur en nickel de 40 à 44%, qualité typique: CuNi44
Caractéristiques: résistivité élevée (~ 0,49 Ω·mm2/m), TCR peut être compensée à près de zéro sur une large plage de températures, champ électromagnétique élevé et linéaire par rapport au cuivre.
Applications: Résistances de précision à enroulement par fil, jauges de contrainte, fils d'extension thermocouple (couplés avec du cuivre ou du fer).
Les indicateurs clés: stabilité du champ électromagnétique, uniformité du TCR, résistance à l'oxydation.
Manganine (CuMn12, CuMn3)
Environ 12% de manganèse, avec une petite quantité de nickel.
Caractéristiques: TCR extrêmement faible (± 10 ppm/K), champ électromagnétique très faible par rapport au cuivre.
Applications: résistances standard, dérivés de courant, instruments de mesure de précision.
Note: sensible aux contraintes thermiques; des précautions particulières sont nécessaires lors du soudage.
Logies de cuivre-nickel de qualité thermocouple
Utilisé pour étendre les signaux thermocouple.
Pour le thermocouple de type K: CuNi22 (KPX, KNX)
Pour le type E/J: CuNi45
Exigence principale: au-dessus de 0-100°C ou 0-150°C, le champ électromagnétique doit correspondre aux caractéristiques du thermocouple correspondant avec une erreur ≤ ±30 μV.
Le cuivre-nickel résistant à la corrosion (CuNi10, CuNi30)
CuNi10 (B10) : 10% nickel, 1% fer. Excellente résistance à la corrosion par choc dans l'eau de mer; utilisé dans les condensateurs marins et les échangeurs de chaleur.
CuNi30 (B30) : 30% de nickel, 0,5-1% de fer. Utilisé pour les conduites d'eau de mer à grande vitesse et les tubes de plateforme offshore.
Caractéristiques: le nickel améliore la stabilité du film passif; le fer inhibe les trous.
Mesures clés: taille du grain, profondeur de dépérissement du nickel, résistance à la corrosion de la zone affectée par la chaleur après soudage.
Cable à chauffage et résistances spéciales
Contenu en nickel de 2 à 6%, résistivité inférieure; utilisé pour la limitation du courant, les câbles de chauffage ou les bobines spéciales.
Analyse des matériaux de base: la composition et l'uniformité structurelle sont essentielles
Pour les alliages cuivre-nickel, en particulier les fils de résistance de précision et de thermocouple, l'uniformité de la teneur en nickel et le contrôle des oligo-éléments déterminent directement la consistance par lot.
Points de contrôle clés:
Tolérance à la teneur en nickel: pour le CuNi44, une fluctuation de 0,5% du nickel modifie la résistivité d'environ 1% et peut déplacer le champ électromagnétique de ±20 μV. Pour l'approvisionnement en volume, la tolérance à la teneur en nickel doit être ≤ ±0,3%.
Éléments d'impureté: le fer (Fe), le manganèse (Mn) et le cobalt (Co) affectent de manière significative le champ électromagnétique et le TCR. Par exemple, le Fe dans CuNi44 supérieur à 0,1% peut provoquer une dérive du champ électromagnétique.
Contenu en oxygène: l'oxygène élevé conduit à des inclusions d'oxyde interne, provoquant une rupture du fil pendant le tirage ou une résistance instable.
Taille des grains: Les grains fins améliorent la résistance, mais une structure uniforme des grains après recuit est essentielle à une performance constante.
D'un point de vue de fabrication, la fusion sous vide et le traitement thermique contrôlé sont la base d'une grande consistance.Chaque lot doit être analysé par spectrométrie et testé pour la résistivité et le champ électromagnétique..
Des idées pratiques tirées de notre expérience de fabrication
Au cours des vingt dernières années, nous avons fourni des alliages cuivre-nickel à des milliers d'utilisateurs dans le monde entier.
Cas 1 Variation par lot du fil d'extension du thermocouple
Un fabricant d'instruments bien connu a acheté un lot de fil CuNi45 pour le câble d'extension de thermocouple de type K.les câbles provenant de lots différents présentaient un écart de sortie pouvant atteindre 50 μV à la même source de températureLa raison principale était un mauvais contrôle de la teneur en nickel et l'absence de dépistage des champs électromagnétiques par le fournisseur.vous devez exiger des rapports de champ électromagnétique testés par paire, pas seulement des certificats de composition.
Le cas 2
Un échangeur de chaleur marin utilisant des tubes CuNi10 a développé de multiples fuites après seulement deux ans.alors que la norme exige 0Le fer est essentiel à la formation d'un film passif résistant à l'encrassement.et des essais de corrosion intergranulaire doivent être effectués.
Le cas 3
Un fabricant d'alimentation électrique a utilisé du fil Constantan pour des résistances à vent. Après le soudage, la résistance a changé de plus de 0,5%.La leçon: L'alliage cuivre-nickel pour l'enroulement doit être fourni dans l'état de recuit sans contrainte et un essai de flexion doit être exigé au moment de l'approvisionnement.
Ces différences sont difficiles à détecter lors d'une inspection rapide, mais elles déterminent directement la fiabilité du produit final entre les mains du client.
Perspective de performance: fusion sous vide ou fusion ordinaire pour les caractéristiques critiques
Caractéristique
Fusion sous vide / atmosphère protectrice
Fusillage à l'air traditionnel
Contenu en gaz (O2, N2)
Très faible (< 20 ppm)
Haute (> 100 ppm)
Parties non métalliques
Peu, très bien.
Beaucoup, grossières
Cohérence des lots de champs électromagnétiques
Excellent (≤ ± 15 μV)
Faible (jusqu'à ±50 μV)
Résistance à la corrosion (cupronickel)
Pistons homogènes sans inclusion initiée
Risque plus élevé
Pour les applications de thermocouple et de résistance de précision, la fusion sous vide est l'exigence de base.
Considérations relatives aux achats en volume: point de vue du fabricant de capteurs et d'instruments
Cohésion des champs électromagnétiques entre lotsPour les câbles d'extension de thermocouple et les câbles de résistance de précision, l'indicateur le plus important est l'écart du champ électromagnétique par rapport à la valeur standard.
Fournir des rapports sur les champs électromagnétiques testés par paire pour chaque lot (par exemple, valeur de mV par rapport au cuivre pur à 100 °C).
Garantir qu'à l'intérieur d'un lot, la plage de champs électromagnétiques est ≤ 20 μV et entre les lots ≤ 30 μV.
Uniformité du TCRPour les résistances de précision, le TCR doit être proche de zéro.et à l'extrémité de chaque bobine pour assurer que les résistances de plaie restent stables sous les changements de température.
Tolérance dimensionnelle et qualité de surfaceLa tolérance du diamètre du fil (par exemple, ± 0,005 mm) affecte la résistance par unité de longueur. La surface doit être exempte de rayures, d'écailles d'oxyde ou de résidus de lubrifiant.qui pourraient affecter la soudure ou le revêtement isolant.
Traçabilité de la qualitéChaque lot d'alliage cuivre-nickel doit être accompagné d'un rapport d'essai original (MTR) comprenant: la teneur en éléments clés (Ni, Mn, Fe), la résistivité, la résistance à la traction, l'allongement et,le cas échéant, les valeurs de champs électromagnétiques.
Perspective du coût total de possession (TCO)
Pour les entreprises de capteurs et d'instruments, le coût des matériaux d'alliage cuivre-nickel n'est qu'une petite fraction du prix du produit final, mais les pertes causées par une mauvaise qualité peuvent être énormes.
TCO = Prix du matériau + Ferraille lors de l'enroulement/la soudure + Coût de calibrage + Compensation pour défaillance du champ
Par exemple, l'utilisation de fil Constantan de faible qualité peut entraîner une résistance dépassant la tolérance après enroulement, nécessitant un retrait.Ou un lot complet de thermocouples peut être dégradé en raison d'un écart EMF excessifCes coûts cachés dépassent souvent de loin les quelques RMB économisés par kilogramme.
Comment concevoir et utiliser correctement des alliages de cuivre et de nickel
Définir les exigences de performance
Application de la résistance: exigence de TCR? tolérance à la résistance?
Application du thermocouple: plage de température de fonctionnement? Quel type de thermocouple?
Application de la corrosion: vitesse de l'eau de mer? température? soudage impliqué?
Choisissez la bonne qualité et température
Pour le laminage ou le tressage
Pour les pièces structurelles nécessitant une certaine résistance.
"Télécommunications électroniques": les communications électroniques utilisées pour les systèmes électroniques.
Précautions de traitement
Maintenir une tension uniforme pendant l'enroulement pour éviter un étirement local qui modifie la résistance.
Soudage: le cuivre-nickel peut être soudé ou soudé par point.
Grillage: si les pièces durcies nécessitent un grillage, il faut le faire dans une atmosphère protectrice pour éviter l'oxydation.
Contrôle de la qualité
Inspection des entrées par lot: contrôle de l'échantillon de résistivité et de champ électromagnétique.
Pour les tubes/barres en cuivre-nickel, effectuer des essais de corrosion intergranulaire.
Le cuivre-nickel par rapport à d'autres matériaux de résistance de précision / thermocouple
Matériel
Les avantages
Les limites
Applications typiques
Constantan (CuNi44)
TCR proche de zéro, champ électromagnétique élevé par rapport au cuivre, coût modéré
Le champ électromagnétique par rapport au cuivre n'est pas parfaitement linéaire
Résistances, fils de prolongation
Manganine (CuMn12)
TCR extrêmement faible, très faible EMF par rapport au cuivre
Sensible au stress thermique, légèrement moins soudable
Résistances standard, shunts
Niqueux pur
Bonne résistance à haute température
Faible résistivité, coût élevé
Résistances à haute température
autres métaux non métalliques
Résistance à l'oxydation à haute température
TCR plus élevé
Éléments de chauffage
Pour la plupart des applications de mesure de précision et de compensation de température, les alliages cuivre-nickel restent le choix le plus rentable.
Ce que les usagers industriels et les professionnels de l'approvisionnement apprécient vraiment
Sur la base d'observations à long terme, les acheteurs professionnels de capteurs, d'instruments et d'équipements marins accordent généralement la priorité:
Désignation claire des alliages et conformité avec les normes (ASTM B267, GB/T 5231 ou IEC 60584‐3)
Rapports sur les champs électromagnétiques testés par paire et données TCR
Indice de consistance par lot (CpK ≥ 1,33)
Les MTR entièrement traçables
Assistance technique (analyse des défaillances, conseils en matière de soudure)
Des délais de livraison fiables (évitement des arrêts de production)
La cohérence et la prévisibilité sont presque toujours plus précieuses que le prix le plus bas possible.
Résumé final
Le choix du bon alliage cuivre-nickel a une incidence directe sur:
Précision de mesure et stabilité des résistances / capteurs
Intégrité de mesure de température des circuits de thermocouple
Durée de vie et sécurité des conduites d'eau de mer
Produit de production et coûts d'étalonnage
La confiance des clients et la réputation de la marque
Pour les entreprises d'instrumentation de précision et d'ingénierie navale, la pureté et le niveau de contrôle des procédés des alliages cuivre-nickel constituent le fondement de la qualité des produits.
Lors de l'approvisionnement en volume, évaluer le procédé de fusion du fournisseur, la consistance par lot,et la traçabilité complète fournissent une image beaucoup plus claire de la valeur réelle que de se concentrer uniquement sur le prix par kilogramme.
Contactez l'usine: east@tankii.com Demande de soutien
Besoin de conseils d'experts pour choisir le bon alliage cuivre-nickel pour votre résistance de précision, votre thermocouple ou votre application de corrosion à l'eau de mer?
Veuillez nous contacter pour obtenir un exemplaire du tableau des paramètres des caractéristiques clés des alliages cuivre-nickel et une consultation technique gratuite.
Lu davantage
Votre message doit contenir entre 20 et 3 000 caractères!
