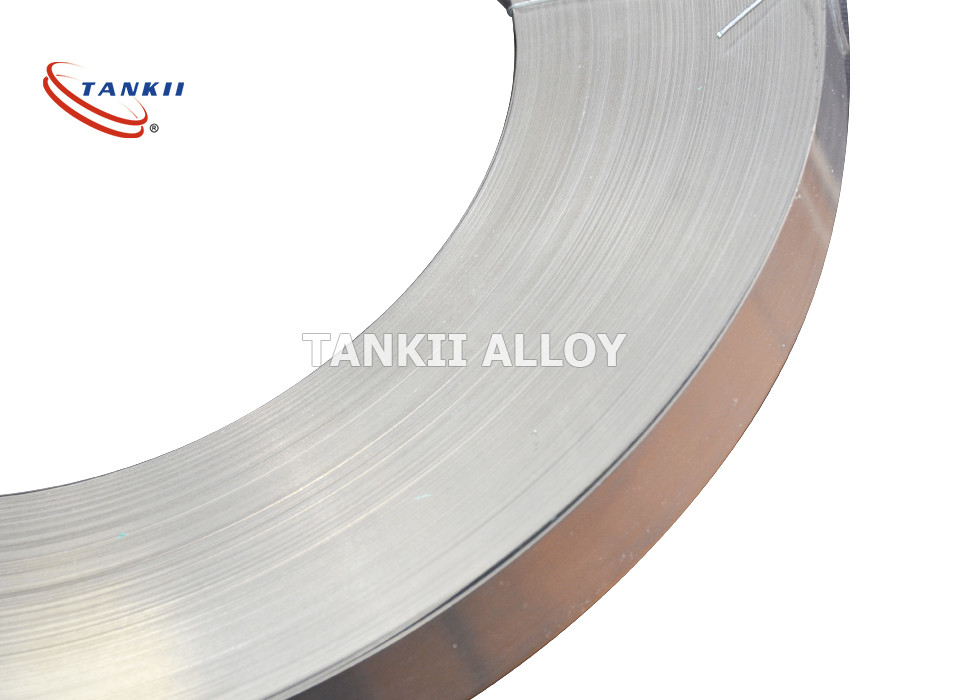

29HK / plaque Kovar/barre en alliage Fe Ni
Description générale
Kovar est un alliage nominal de 29% de Ni-17% de Co-54% de Fe, un alliage bien connu pour l'étanchéité du verre, adapté à l'étanchéité des verres durs.Kovar a un coefficient d'expansion nominal d'environ 5 ppm/°C et une température d'inflexion de ~ 450 °C (840 °F).
Le projet de directivePour l'aéronefCette alliage a été largement utilisé dans les tubes d'alimentation, les tubes à micro-ondes, les transistors et les diodes.Dans les circuits intégrés, il a été utilisé pour l'emballage plat et l'emballage à double rangée.
Composition chimique
| Grade |
C% |
P% |
S% |
Mn% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Fe% |
| Le Kovar |
Maximum 0.03 |
Maximum 0.020 |
Maximum 0.020 |
Maximum 0.50 |
Maximum 0.30 |
|
Maximum 0.20 |
Maximum 0.20 |
Maximum 0.20 |
28.5 à 29.5 |
16.8 à 17.8 |
Le bal. |
Les spécifications
| Grade |
N.U.S. |
N° de la matière première |
Pour l'ASTM |
| Le Kovar |
Résultats de l'enquête |
1.3981 |
F15 |
|
Propriétés physiques
| Grade |
Densité |
Point de fusion |
| Le Kovar |
8.17 g/cm3 |
1449°C |
Propriétés mécaniques
| Grade |
Résistance à la traction N/mm2 |
| Douceur |
4 / 4 Dur |
1/2 Dur |
3/4 Dur |
À fond! |
| La bande de Kovar |
< 570 |
520 à 630 |
590 à 700 |
600 à 770 |
> 700 |
| Fil de Kovar |
< 585 |
585 à 725 |
655 à 795 |
725 à 860 |
> 860 |
Coefficient d'expansion
| Alliage |
Coefficient linéaire d'expansion thermique ā,10-6/oC |
| 20 à 200 °C |
20 à 300 °C |
20 à 400 °C |
20 à 450 °C |
20 à 500 °C |
20 à 600 °C |
20 à 700 °C |
20 à 800 °C |
| Le Kovar |
5.9 |
5.3 |
5.1 |
5.3 |
6.2 |
7.8 |
9.2 |
10.2 |
Plage de taille:
*File --- Épaisseur 0,1 mm~40,0 mm, largeur ≤ 300 mm,état: laminée à froid (à chaud), brillante, brillante, recuit
* Fil rond---Diamètre 0,1 mm~Diamètre 5,0 mm,état: tiré à froid, brillant, brillant recuit
* Fil plat---Diamètre 0,5 mm~Diamètre 5,0 mm,longueur: ≤ 1000 mm,état: laminé plat, brillant anneaulé
*Bar---Diamètre 5,0 mm~Diamètre 8,0 mm,longueur:≤ 2000 mm,état: tiré à froid,éclatant,éclatant recuit
Diamètre de 8,0 mm à 32,0 mm,longueur: ≤ 2500 mm,état: laminé à chaud, brillant, brillant recuit
Diamètre 32 mm à 180 mm,longueur ≤ 1300 mm,état: forge à chaud, pelée, tournée, traitée à chaud
* Capillaire --- OD 8,0 mm~1,0 mm,ID 0,1 mm~8,0 mm,longueur:≤ 2500 mm,état: tiré à froid, brillant, brillant anneaillé
*Pipes ---OD 120mm~8.0mm,ID 8.0mm~129mm,longueur:≤4000mm,état: tiré à froid, brillant, brillant recuit
