Détails de produit
Lieu d'origine: Changhaï, Chine
Nom de marque: TANKII
Certification: ISO9001: 2008
Numéro de modèle: NiCr80/20
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: Negotiable
Détails d'emballage: Bobine, bobine, carton, palette, cas en bois avec la feuille de plastique comme exigences du client
Délai de livraison: 7-30 jours
Conditions de paiement: L/C, D/A, D/P, T/T
Capacité d'approvisionnement: 200+TON+MONTH
Application: |
Chauffage |
Alliage ou pas: |
Est l'alliage |
Condition: |
doux recuit |
Type: |
Le nickel a basé l'alliage |
CONDUCTEUR: |
Échoué |
Brins: |
7, 19, 37… |
Densité: |
8,4 |
Application: |
Chauffage |
Alliage ou pas: |
Est l'alliage |
Condition: |
doux recuit |
Type: |
Le nickel a basé l'alliage |
CONDUCTEUR: |
Échoué |
Brins: |
7, 19, 37… |
Densité: |
8,4 |

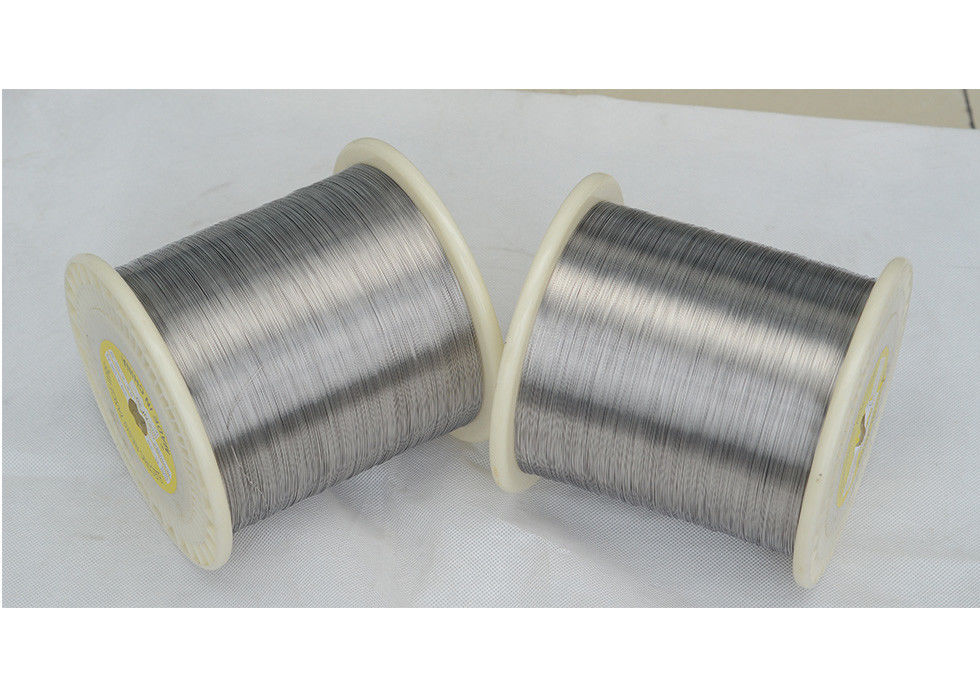

Câble de résistance électrique de fils du toron 7/19/37 d'alliage de Nicr80/20 Ni80cr20
1. Description générale
Le nichrome (NiCr, nickel-Chrome, Chrome-nickel, etc.) est n'importe lequel de divers alliages de nickel, de chrome, et souvent de fer (et probablement d'autres éléments). L'utilisation la plus commune est comme fil de résistance, bien qu'ils soient également employés dans un certain dentalrestoration (remplissages) et dans quelques autres applications.
Le fil de nichrome peut être employé comme alternative au fil de platine pour l'essai de flamme en colorant la partie non-lumineuse d'une flamme pour détecter des cations tels que le sodium, le potassium, le cuivre, le calcium, etc.
D'autres domaines d'utilisation incluent la moto insonorise, dans certains secteurs dans l'appareil de laboratoire microbiologique, comme élément de chauffe des extrudeuses en plastique par la communauté d'impression de RepRap 3D, dans le mécanisme de déploiement de panneau solaire du vaisseau spatial Lightsail-A, et comme serpentins de chauffage des cigarretes électriques.
Le prix d'alliage est commandé par le contenu plus cher de nickel. L'évaluation de distributeur est typiquement indexée sur le prix du marché du nickel. Le fil de nichrome est utilisé généralement dans en céramique comme structure de soutènement interne pour aider quelques éléments des sculptures en argile pour tenir leur forme tandis qu'ils sont encore mous. Le fil de nichrome employé pour que sa capacité résiste aux hautes températures qui se produisent quand le travail d'argile est est mis le feu dans un klin.
Les torons métalliques plus différents dans un paquet de fil, plus le flexible, repli-résistant, coupure-résistant, et plus fort le fil devient. Cependant, plus de fils augmente la complexité et le coût de fabrication.
Pour des raisons géométriques, le nombre le plus peu élevé des brins habituellement vus est 7 : un au milieu, avec 6 l'entourant en contact étroit. Le prochain niveau est en hausse 19, qui est une autre couche de 12 mèches sur les 7. Après cela le nombre varie, mais 37 et 49 sont communs, puis dans les 70 à les 100 s'étendent (le nombre n'est plus précis). Encore de plus grands nombres que qui sont typiquement trouvés seulement en câbles très grands.
Pour l'application où le fil se déplace, 19 est le plus bas qui devrait être employé (7 devraient seulement être employés dans les applications où le fil est placé et puis ne se déplace pas), et 49 est bien mieux. Pour des applications avec le mouvement répété constant, tel que des robots d'assemblée et des fils d'écouteur, 70 à 100 est obligatoire.
Pour les applications qui ont besoin de bien plus de flexibilité, bien plus de fils sont employés (les câbles de soudure sont l'exemple habituel, mais également n'importe quelle application qui doit déplacer le fil dans des secteurs serrés). Un exemple est un fil de 2/0 fait à partir de 5 292 fils de fil de la mesure #36. Les fils sont organisés en créant d'abord un paquet de 7 fils. Alors 7 de ces paquets sont remontés dans les paquets superbes. Enfin 108 paquets superbes sont employés pour faire le câble final. Chaque groupe de fils est enroulé dans une hélice de sorte que quand le fil est fléchi, la partie d'un paquet qui est étiré se déplace autour de l'hélice à une pièce qui est comprimée pour permettre au fil d'avoir moins d'effort.
| Mesure de fil (Non de B&S/A.W.G.) |
En dehors du diamètre de l'hélice (pouces) [3] | |||||||||||
| 3⁄4 | 5⁄8 | 1⁄2 | 3⁄8 | 1⁄4 | 7⁄32 | 3⁄16 | 5⁄32 | 1⁄8 | 3⁄32 | 1⁄16 | 1⁄32 | |
| 14 | 0,446 | 0,365 | 0,283 | 0,202 | 0,121 | 0,101 | ||||||
| 15 | 0,638 | 0,523 | 0,408 | 0,293 | 0,178 | 0,148 | 0,120 | |||||
| 16 | 0,895 | 0,735 | 0,575 | 0,415 | 0,255 | 0,215 | 0,175 | 0,135 | ||||
| 17 | 1,32 | 1,08 | 0,851 | 0,617 | 0,383 | 0,325 | 0,266 | 0,208 | 0,150 | |||
| 18 | 1,89 | 1,56 | 1,22 | 0,891 | 0,559 | 0,475 | 0,392 | 0,309 | 0,226 | |||
| 19 | 2,60 | 2,14 | 1,69 | 1,23 | 0,779 | 0,665 | 0,551 | 0,438 | 0,324 | |||
| 20 | 3,72 | 3,07 | 2,42 | 1,78 | 1,13 | 0,967 | 0,805 | 0,644 | 0,482 | |||
| 21 | 4,53 | 3,58 | 2,63 | 1,68 | 1,45 | 1,21 | 0,971 | 0,733 | 0,496 | |||
| 22 | 4,98 | 3,67 | 2,36 | 2,03 | 1,70 | 1,37 | 1,05 | .719 | ||||
| 23 | 7,02 | 5,18 | 3,34 | 2,88 | 2,42 | 1,96 | 1,51 | 1,05 | ||||
| 23 | 7,02 | 5,18 | 3,34 | 2,88 | 2,42 | 1,96 | 1,51 | 1,05 | ||||
| 24 | 4,69 | 4,05 | 3,41 | 2,78 | 2,14 | 1,60 | 0,865 | |||||
| 25 | 6,87 | 5,94 | 5,02 | 4,10 | 3,17 | 2,25 | 1,32 | |||||
