Détails sur le produit:
|
| Type modèle: | CuNi44, CuNi40, Konstantan, Constantan | Matériel: | Nickel de cuivre |
|---|---|---|---|
| Caractéristique: | Résistance à la corrosion, résistance thermique | densité: | 8,1 |
| Spécifications: | T : 0.02-0.15mm | Alliage ou pas: | Alliage |
| Point culminant: | alliage magnétique mol,alliage kovar |
||

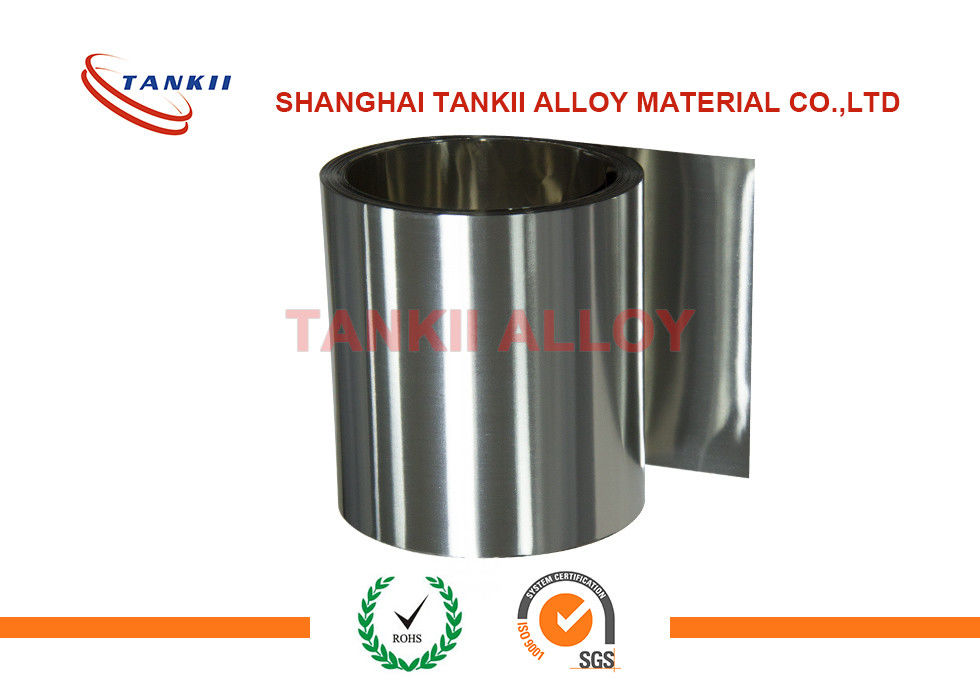

bande de feuille métallique du Constantan/CuNi44Mn1/Konstantan de 0.02mm pour les éléments électriques
Le Constantan est un cuivre de nickel a basé le fil d'alliage qui a une résistivité élevée et est principalement employé pour les thermocouples et le chauffage de résistance électrique. Il a une résistivité constante sur l'éventail d'aa de la température.
La résistance du fil de constantan est de 15,94 ohms-cmil/pi. Puisque la résistance du constantan ne change pas avec la température, elle est employée afin de faire des thermocouples et d'autres tels appareils où la résistance devrait demeurer constante pour une gamme particulière de la température. C'est un fil de résistance électrique.
Le Constantan est employé pour la mesure de la température. Il est employé pour la formation du thermocouple, avec les fils d'autres métaux tels que le cuivre, le fer et le chromel. Il est particulièrement employé pour le but de résistance puisque sa résistance ne change pas beaucoup avec le changement de sa température. Il est employé pour les shunts actuels de C.C. Dans les shunts actuels de C.C, le bas fil de résistance de valeur de précision est placé en série avec la charge dans un circuit à courant continu, qui achemine déjà un à forte intensité. Il un mesure la chute de tension ; il peut facilement mesurer le courant.
Le Constantan est l'un des alliages les plus très utilisés. C'est dû au fait qu'il a la meilleure composition globale des propriétés importantes qui est nécessaire pour plusieurs des applications étranges de mesure. Le Constantan a la résistivité la plus élevée parmi tous les autres alliages, qui le rend peu sensible au niveau de la tension et de la température. Sa résistivité est si haute qu'elle puisse également réaliser les niveaux de résistance appropriés dans des grilles très petites également. Le coefficient de température de résistance est pas du tout excessif en cas d'alliage de constantan. Par conséquent il a un grand nombre d'avantages par rapport aux autres alliages.
Le Constantan a une bonne résistance à la fatigue et une capacité très élevée d'élongation également. Toutes ces propriétés supplémentaires lui font un alliage fortement utile et bon. Mais cet alliage montre la dérive à la température ambiante du °C 65, donc ce point devrait être esprit gardé de n quand on teste la tension de stabilité si la mesure, puisque sa tension de stabilité est critique à cette température.
| Cu | CuNi2 | CuNi6 | CuNi10 | CuNi23Mn | CuNi44 | ||
| Résistance à la traction | [² de N/mm] | 220-300 | 260-360 | 270-370 | 300-390 | 500-550 | 560-680 |
| Limite conventionnelle d'élasticité à l'élongation de 1% | [² de N/mm] | 120-200 | 140-240 | 160-220 | 140-250 | 200-330 | 400-500 |
| Représentation de recourbement de preuve | [%] | 100 | 160 | 760 | |||
| Résistance (SIGC) | [%] | 101 | 34 | 17 | 12 | 6 | 3 |
| Conductivité | [² de S*m/mm] | 58,5 | 20,0 | 10,0 | 6,7 | 3,33 | 2,0 |
| Résistivité | [² /m d'Ohm*mm] | 0,0171 | 0,05 | 0,10 | 0,1493 | 0,30 | 0,50 |
| Coefficient thermique de résistance | [1E-6/K] | 3900-4300 | 1100-1600 | 500-900 | 350-400 | 150-200 | -80 - +40 |
| Solderability | [-] | bon | bon | bon | bon | bon | aucune soudure conventionnelle |
