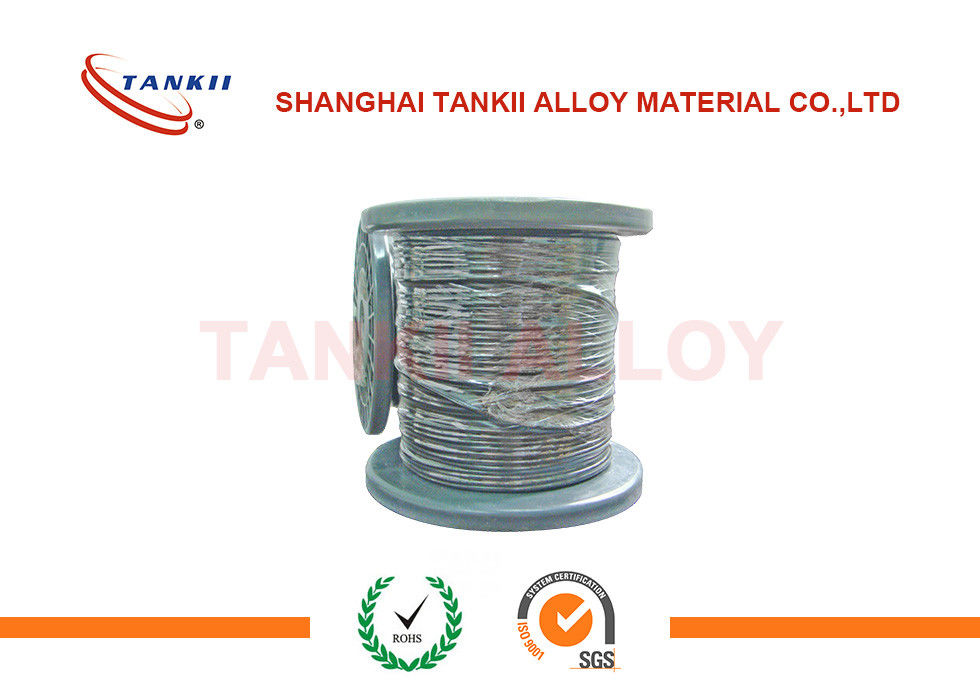

K dactylographient le fil 0.711mm de thermocouple avec la couleur verte et blanche d'isolation de fibre de verre de silice
Le câble de thermocouple peut également se nommer comme câbles d'instrumentation, puisqu'ils sont employés pour la mesure de processus de la température. La construction est semblable au câble d'instrumentation de paires mais le matériel de conducteur est différent. Des thermocouples sont utilisés dans les processus pour sentir la température et sont reliés aux pyromètres pour l'indication et le contrôle. Le thermocouple et le pyromètre sont électriquement conduits par des câbles d'extension de couple thermoélectrique/câbles compensateurs de thermocouple. Les conducteurs utilisés pour ces câbles de thermocouple sont exigés pour avoir les propriétés thermoélectriques semblables de (emf) en tant que celle du thermocouple utilisé pour sentir la température.
Notre type KX de fabrication d'usine principalement, fil compensateur de NX, EX, de JX, d'OR, de TX, de SC/RC, de KCA, de KCB pour le thermocouple, et eux sont employés en instruments et câbles de mesure de la température. Nos produits compensateurs de thermocouple sont tous ont fait respecter GB/T 4990-2010 “fils d'alliage d'extension et câbles compensateurs pour des thermocouples” (norme nationale chinoise), et également IEC584-3 “fil compensateur de la partie de thermocouple” (norme internationale).
Le câble isolé par minerai (câble de MI), fil émaux, fil de ruban, tiges peut être adapté aux besoins du client selon votre demande.
Chaîne d'application :
• Chauffage – brûleurs à gaz pour des fours
• Refroidissement – congélateurs
• Protection de moteur – températures de surface du température et
• Contrôle à hautes températures – bâti de fer
Différents codes couleurs peuvent être fournis selon la demande des clients.
Description détaillée sur le câble de thermocouple
Code de thermocouple |
Comp. Type |
Comp. Wire Name |
Positif |
Négatif |
Nom |
Code |
Nom |
Code |
S |
Sc |
cuivre-constantan 0,6 |
cuivre |
SPC |
constantan 0,6 |
SNC |
R |
RC |
cuivre-constantan 0,6 |
cuivre |
RPC |
constantan 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Fer |
KPCA |
constantan22 |
KNCA |
K |
KCB |
cuivre-constantan 40 |
cuivre |
KPCB |
constantan 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
OR |
Fer-constantan 18 |
Fer |
NPC |
constantan 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Fer-constantan 45 |
Fer |
JPX |
constantan 45 |
JNX |
T |
TX |
cuivre-constantan 45 |
cuivre |
TPX |
constantan 45 |
TNX |
|
La couleur de l'isolation et de la gaine
|
Type |
Couleur d'isolation |
Couleur de gaine |
Positif |
Négatif |
G |
H |
/ |
S |
/ |
S |
SC/RC |
ROUGE |
VERT |
NOIR |
GRIS |
NOIR |
JAUNE |
KCA |
ROUGE |
BLEU |
NOIR |
GRIS |
NOIR |
JAUNE |
KCB |
ROUGE |
BLEU |
NOIR |
GRIS |
NOIR |
JAUNE |
KX |
ROUGE |
NOIR |
NOIR |
GRIS |
NOIR |
JAUNE |
OR |
ROUGE |
GRIS |
NOIR |
GRIS |
NOIR |
JAUNE |
NX |
ROUGE |
GRIS |
NOIR |
GRIS |
NOIR |
JAUNE |
EX |
ROUGE |
BROWN |
NOIR |
GRIS |
NOIR |
JAUNE |
JX |
ROUGE |
POURPRE |
NOIR |
GRIS |
NOIR |
JAUNE |
TX |
ROUGE |
BLANC |
NOIR |
GRIS |
NOIR |
JAUNE |
Note : G--Pour l'usage général H--Pour l'usage résistant à la chaleur S--La classe normale de classe de précision n'a aucun signe |
Propriétés de matériel d'isolation
Type matériel |
Temp de opération continu. /℃ |
Résistance à l'abrasion |
Résistance chimique |
Résistance d'humidité |
Résistance dissolvante |
Résistance de flamme |
PE |
80 |
Bon |
Excellent |
Excellent |
Excellent |
Pauvre |
PVC |
105 |
Très bon |
Très bon |
Bon |
Juste |
Excellent |
Bande |
125 |
Excellent |
Pauvre |
Bon |
Bon |
Excellent |
SILICONE |
200 |
Bon |
Bon |
Excellent |
Excellent |
Excellent |
FEP |
200 |
Excellent |
Excellent |
Excellent |
Excellent |
Excellent |
PFA |
260 |
Excellent |
Excellent |
Excellent |
Excellent |
Excellent |
PTFE |
260 |
Bon |
Excellent |
Excellent |
Excellent |
Excellent |
FIBRE DE B-GLASS |
260 |
Bon |
Bon |
Juste |
Bon |
Bon |
FIBRE DE G-GLASS |
510 |
Pauvre |
Bon |
Bon |
Excellent |
Excellent |
FIBRE DE Q-GLASS |
704 |
Juste |
Bon |
Bon |
Excellent |
Excellent |
FIBRE DE QUARTZ FONDU |
1100 |
Bon |
Bon |
Excellent |
Excellent |
Excellent |
INSULATION* MINÉRAL |
1100 |
Excellent |
Excellent |
Bon |
Excellent |
Excellent |
Câble de thermocouple : Fibre de verre isolée
La livraison et paquet :
1. Paquet standard d'exportation
2. La livraison par la mer ou avion, en environ 5-7 jours après l'obtention du paiement
Au sujet de nous
Le matériel Cie., Ltd d'alliage de Changhaï Tankii spécialisé dans la production de l'alliage de chauffage de résistance, alliage de chrome de nickel, alliage d'aluminium de chrome de fer, nickellent l'alliage d'aluminium, le Magnin, l'alliage cuivre-nickel, le fil de thermocouple, le fil d'extension de thermocouple, les prises de thermocouple, le nickel pur et d'autres matériaux d'alliage de précision sous forme de fil, le fil de ruban, les tiges etc. de bande.
Basé selon le principe de la « première qualité, le service sincère », notre idéologie de gestion poursuit l'innovation de technologie et crée la marque supérieure dans le domaine d'alliage. Nous persistons de la qualité - la base de la survie. C'est notre idéologie de forever pour vous servir avec le pleins coeur et âme. Nous avons commis pour fournir à des clients partout dans le monde les produits de haute qualité et concurrentiels et le service parfait.
Nos produits, tels nous fil de nichrome, bande de nichrome, fil fecral, bande fecral, fil de thermocouple, fil de nickel, bande de nickel ont été exportés vers l'Europe, les Etats-Unis, l'Inde, le Southest Asie, l'Amérique du Sud, etc.
Nous sommes disposés à établir l'association forte et à long terme avec nos clients
Votre enquête est un cadeau pour nous, votre réponse est une confiance à nous, votre confiance nous amènera te fournir les meilleurs services dans les affaires.
Accueil pour appeler moi ou l'email à moi pour plus d'informations sur le thermocouple, fil de thermocouple, câble de thermocouple.
