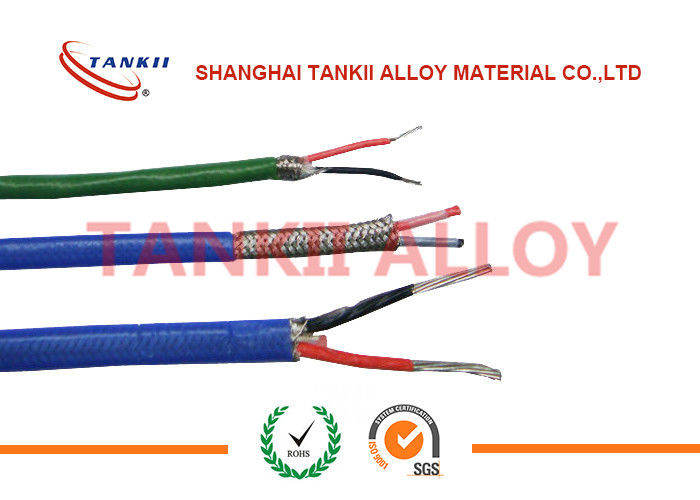

Le téflon a isolé type de câble bleu/rouge de thermocouple JX KX EX avec le conducteur nu extrafin de fil





Les câbles de compensation de thermocouple peuvent également se nommer comme câbles d'instrumentation, puisqu'ils sont employés pour la mesure de processus de la température. La construction est semblable au câble d'instrumentation de paires mais le matériel de conducteur est différent. Des thermocouples sont utilisés dans les processus pour sentir la température et sont reliés aux pyromètres pour l'indication et le contrôle. Le thermocouple et le pyromètre sont électriquement conduits par des câbles d'extension de couple thermoélectrique/câbles compensateurs de thermocouple. Les conducteurs utilisés pour ces câbles de thermocouple sont exigés pour avoir les propriétés thermoélectriques semblables de (emf) en tant que celle du thermocouple utilisé pour sentir la température.



Notre type KX de fabrication d'usine principalement, fil compensateur de NX, EX, de JX, d'OR, de TX, de SC/RC, de KCA, de KCB pour le thermocouple, et eux sont employés en instruments et câbles de mesure de la température. Nos produits compensateurs de thermocouple sont tous ont fait respecter GB/T 4990-2010 “fils d'alliage d'extension et câbles compensateurs pour des thermocouples” (norme nationale chinoise), et également IEC584-3 “fil compensateur de la partie de thermocouple” (norme internationale).





1. X : Abréviation l'extension, signifie que l'alliage du fil de compensation est en tant que mêmes que le l'alliage du thermocouple

2. C : Abréviation la compensation, signifie que l'alliage du fil de compensation a les caractères semblables avec l'alliage du thermocouple dans une certaine température ambiante.





1. Chauffage – brûleurs à gaz pour des fours
2. Refroidissement – congélateurs
3. Protection de moteur – températures de surface du température et







Code de thermocouple	Comp. Type	Comp. Wire Name	Positif		Négatif
			Nom	Code	Nom	Code
S	Sc	cuivre-constantan 0,6	cuivre	SPC	constantan 0,6	SNC
R	RC	cuivre-constantan 0,6	cuivre	RPC	constantan 0,6	RNC
K	KCA	Iron-constantan22	Fer	KPCA	constantan22	KNCA
K	KCB	cuivre-constantan 40	cuivre	KPCB	constantan 40	KNCB
K	KX	Chromel10-NiSi3	Chromel10	KPX	NiSi3	KNX
N	OR	Fer-constantan 18	Fer	NPC	constantan 18	NNC
N	NX	NiCr14Si-NiSi4Mg	NiCr14Si	NPX	NiSi4Mg	NNX
E	EX	NiCr10-Constantan45	NiCr10	EPX	Constantan45	ENX
J	JX	Fer-constantan 45	Fer	JPX	constantan 45	JNX
T	TX	cuivre-constantan 45	cuivre	TPX	constantan 45	TNX
La couleur de l'isolation et de la gaine
Type	Couleur d'isolation		Couleur de gaine
	Positif	Négatif	G		H
			/	S	/	S
SC/RC	ROUGE	VERT	NOIR	GRIS	NOIR	JAUNE
KCA	ROUGE	BLEU	NOIR	GRIS	NOIR	JAUNE
KCB	ROUGE	BLEU	NOIR	GRIS	NOIR	JAUNE
KX	ROUGE	NOIR	NOIR	GRIS	NOIR	JAUNE
OR	ROUGE	GRIS	NOIR	GRIS	NOIR	JAUNE
NX	ROUGE	GRIS	NOIR	GRIS	NOIR	JAUNE
EX	ROUGE	BROWN	NOIR	GRIS	NOIR	JAUNE
JX	ROUGE	POURPRE	NOIR	GRIS	NOIR	JAUNE
TX	ROUGE	BLANC	NOIR	GRIS	NOIR	JAUNE
Note : G--Pour l'usage général H--Pour l'usage résistant à la chaleur S--La classe normale de classe de précision n'a aucun signe

























































































Détails d'emballage	Petit pain avec le paquet en plastique enveloppé sous pellicule et de carton
Détail de la livraison	Transporté en 7 jours après paiement
