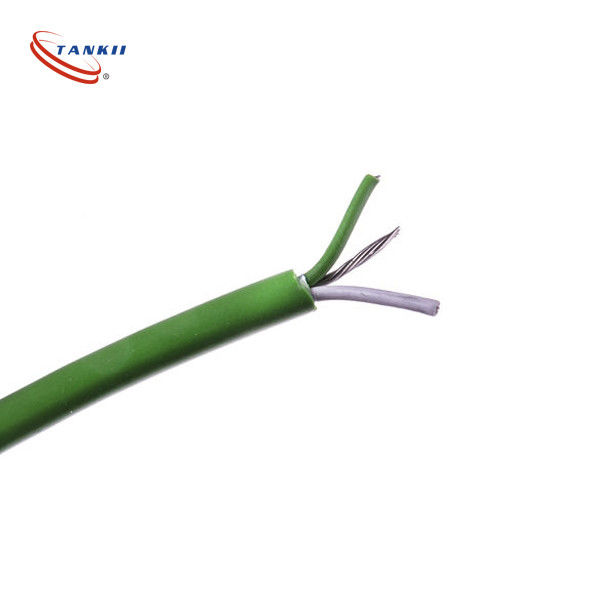

1 paire 2 paires 3 paires Câble d'extension type K blanc et vert norme CEI classe 1 utilisé pour centrale thermique

1 paire 2 paires 3 paires câble d'extension de type K blanc et vert norme CEI classe 1 utilisé pour les centrales thermiques

Description du produit:

Application principale du fil d'extension de thermocouple (fil de compensation)
En une phrase: retirer l'extrémité froide du thermocouple de l'équipement à haute température vers un emplacement à température stable et adapté aux instruments de mesure de la température,assurer une mesure précise de la température et l'absence d'erreurs supplémentaires de différence de température.
1, Fonction principale
Étendre le signal de mesure de la température et déplacer l'extrémité de travail du thermocouple à jonction froide vers un emplacement à haute température.La jonction froide ne doit pas être placée dans un endroit où les températures sont élevées ou où les fluctuations de température sont importantes.; Utilisez des câbles de prolongation pour tirer l'extrémité froide vers la zone à température constante de la salle de contrôle et de l'armoire à instruments sur une longue distance.
Compenser le potentiel thermoélectrique, éliminer les erreurs de mesure de la température, étendre le matériel de fil pour qu'il corresponde aux caractéristiques thermoélectriques du thermocouple correspondant.Dans une certaine plage de température, il peut étendre efficacement le thermocouple sans générer de potentiel parasitaire supplémentaire, assurant des lectures de température précises.
Les métaux précieux spéciaux pour les thermocouples à faible coût (platine, rhodium, nickel, chrome, silicium, etc.) sont très chers.et les fils d'extension bon marché sont utilisés pour de longues distances dans le dos, ce qui économise beaucoup d'argent.
Anti-interférences, facile à câbler fil de compensation spécialisé avec isolation et blindage, adapté à la pose de ponts d'atelier et de pipelines, anti-interférences électromagnétiques,transmission stable du signal.
Adapter le câblage de l'instrument pour conduire la sonde à haute température sur place au compteur de température, à l'enregistreur et au module de température PLC de manière standardisée, avec un câblage unifié et ordonné.

Voici ses principales caractéristiques et considérations de sélection:

Principales caractéristiques et applications:

1.Transmission du signal: transmet avec précision le signal de potentiel thermoélectrique au niveau des millivolts généré par le thermocouple au point de mesure.

2.Extension et compensation: remplace les câbles thermocouples de type K coûteux (électrode positive: nickel-chrome, électrode négative: nickel-silicone) pour la pose longue distance,et étend la " jonction à froid " du thermocouple (jonction de référence) du champ à haute température à la salle de contrôle à température stable, permettant une compensation précise des jonctions froides dans les instruments.

3. Coût-efficacité: utilise des fils en alliage peu coûteux qui correspondent aux caractéristiques thermoélectriques du thermocouple, réduisant considérablement les coûts de câblage.

Les câbles d'extension et les câbles de compensation:

câbles d'extension: l'alliage de conducteur est exactement le même que le thermocouple correspondant (par exemple, KX), conservant une grande précision sur une plage de température plus large (par exemple, -40 °C à 200 °C),mais à un coût plus élevé.

Les câbles de compensation: L'alliage conducteur est différent du thermocouple mais possède des propriétés thermoélectriques correspondantes (par exemple, KCA/KCB), garantissant une précision seulement dans une plage de température limitée (par exemple,.Les prix de l'électricité sont les suivants:

Terminologie générale: Dans les applications pratiques, le "câble d'extension" est souvent utilisé comme terme général pour les deux.

Pour la plupart des applications industrielles, les fils de compensation sont suffisants.

Matériaux de conducteurs:

Les câbles thermocouple sont disponibles en plusieurs variantes, principalement distingués par leurs matériaux d'isolation et leur construction pour s'adapter à différentes conditions environnementales et applications.

Voici les principaux types:

1. Isolé en PVC: Convient à des applications générales avec des plages de température modérées.
2. Isolement en fibre de verre: Utilisé pour des applications à haute température, offrant une meilleure résistance à la chaleur.
3. PTFE isolé: Idéal pour les applications nécessitant une résistance chimique et une flexibilité à basse ou modérée température.
4. Isolement au silicone: offre une bonne souplesse et résistance à la chaleur, souvent utilisée dans des environnements à haute température.
5. Isolement minéral (MI): Il est doté d'une enveloppe métallique avec isolation par oxyde de magnésium, adaptée aux températures élevées, aux environnements difficiles et aux situations où une protection mécanique est nécessaire.

Chaque type est choisi en fonction des exigences opérationnelles spécifiques, telles que la plage de température, l'exposition aux produits chimiques et la durabilité mécanique.

Paramètres techniques:

FAQ:

Q: Quel est le nom de marque de ce câble thermocouple?

R: La marque de ce câble thermocouple est Tankii.

Q: Quels sont les différents numéros de modèle disponibles pour ce câble thermocouple?

R: Les différents numéros de modèle disponibles pour ce câble thermocouple sont KX/KC, JX, EX, TX, NX, SC

Q: Où est fabriqué ce câble thermocouple?

R: Ce câble thermocouple est fabriqué en Chine.

Q: Quelles sont les gammes de température prises en charge par ce câble thermocouple?

R: Les plages de température prises en charge par ce câble thermocouple varient selon le numéro de modèle.

Q: Ce câble thermocouple est-il adapté à une utilisation dans des environnements industriels difficiles?

R: Oui, ce câble thermocouple est conçu pour être durable et fiable dans des environnements industriels difficiles.
