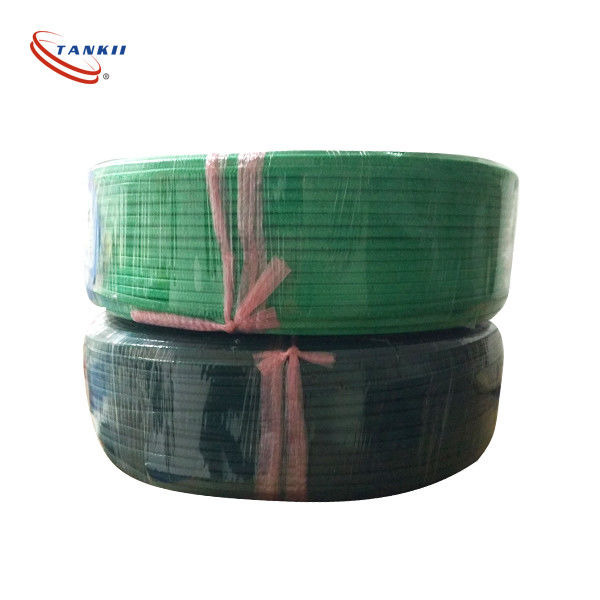

Cable de compensation de mesure à haute température de type K T N S câble à thermocouple à 2 cœurs PTFE isolant
Description du produit:
La fonction des fils de compensation pour les thermocouples est d'étendre l'électrode thermoélectrique, c'est-à-direpour déplacer l'extrémité froide du thermocouple et le connecter à l'instrument d'affichage pour former un système de mesure de la température.
Voici ses principales caractéristiques et considérations de sélection:
Principales caractéristiques et applications:
1.Transmission du signal: transmet avec précision le signal de potentiel thermoélectrique au niveau des millivolts généré par le thermocouple au point de mesure.
2.Extension et compensation: remplace les câbles thermocouples de type K coûteux (électrode positive: nickel-chrome, électrode négative: nickel-silicone) pour la pose longue distance,et étend la " jonction à froid " du thermocouple (jonction de référence) du champ à haute température à la salle de contrôle à température stable, permettant une compensation précise des jonctions froides dans les instruments.
3. Coût-efficacité: utilise des fils en alliage peu coûteux qui correspondent aux caractéristiques thermoélectriques du thermocouple, réduisant considérablement les coûts de câblage.
Les câbles d'extension et les câbles de compensation:
câbles d'extension: l'alliage de conducteur est exactement le même que le thermocouple correspondant (par exemple, KX), conservant une grande précision sur une plage de température plus large (par exemple, -40 °C à 200 °C),mais à un coût plus élevé.
Les câbles de compensation: L'alliage conducteur est différent du thermocouple mais possède des propriétés thermoélectriques correspondantes (par exemple, KCA/KCB), garantissant une précision seulement dans une plage de température limitée (par exemple,.Les prix de l'électricité sont les suivants:
Terminologie générale: Dans les applications pratiques, le "câble d'extension" est souvent utilisé comme terme général pour les deux.
Pour la plupart des applications industrielles, les fils de compensation sont suffisants.
Matériaux de conducteurs:
Les câbles thermocouple sont disponibles en plusieurs variantes, principalement distingués par leurs matériaux d'isolation et leur construction pour s'adapter à différentes conditions environnementales et applications.
Voici les principaux types:
- Isolé en PVC: Convient à des applications générales avec des plages de température modérées.
- Isolement en fibre de verre: Utilisé pour des applications à haute température, offrant une meilleure résistance à la chaleur.
- PTFE isolé: Idéal pour les applications nécessitant une résistance chimique et une flexibilité à basse ou modérée température.
- Isolement au silicone: offre une bonne souplesse et résistance à la chaleur, souvent utilisée dans des environnements à haute température.
- Isolement minéral (MI): Il est doté d'une enveloppe métallique avec isolation par oxyde de magnésium, adaptée aux températures élevées, aux environnements difficiles et aux situations où une protection mécanique est nécessaire.
Chaque type est choisi en fonction des exigences opérationnelles spécifiques, telles que la plage de température, l'exposition aux produits chimiques et la durabilité mécanique.
Paramètres techniques:
| Paramètre technique |
Valeur |
| Nom du produit |
Fil d'extension du thermocouple |
| Type de câble |
Cable d'extension ou de compensation |
| Type de connecteur |
Miniature, Micro, et ainsi de suite. |
| Isolement |
Les produits de la catégorie 1 peuvent être utilisés pour les produits de la catégorie 1 ou 2 dans le cadre d'un programme de recherche. |
| Longueur du câble |
100 mètres, 200 mètres, 300 mètres |
| Rating de la tension |
Pour les appareils électroniques |
| Couleur du câble |
Le code de couleur chinois /USA/JIS/Allemagne/CEI est disponible, |
| Matériau du connecteur |
K, J, T, E, N, etc. |
| Plage de température |
Jusqu'à 1000°C |
FAQ:
Q: Quel est le nom de marque de ce câble thermocouple?
R: La marque de ce câble thermocouple est Tankii.
Q: Quels sont les différents numéros de modèle disponibles pour ce câble thermocouple?
R: Les différents numéros de modèle disponibles pour ce câble thermocouple sont KX/KC, JX, EX, TX, NX, SC
Q: Où est fabriqué ce câble thermocouple?
R: Ce câble thermocouple est fabriqué en Chine.
Q: Quelles sont les gammes de température prises en charge par ce câble thermocouple?
R: Les plages de température prises en charge par ce câble thermocouple varient selon le numéro de modèle.
Q: Ce câble thermocouple est-il adapté à une utilisation dans des environnements industriels difficiles?
R: Oui, ce câble thermocouple est conçu pour être durable et fiable dans des environnements industriels difficiles.
