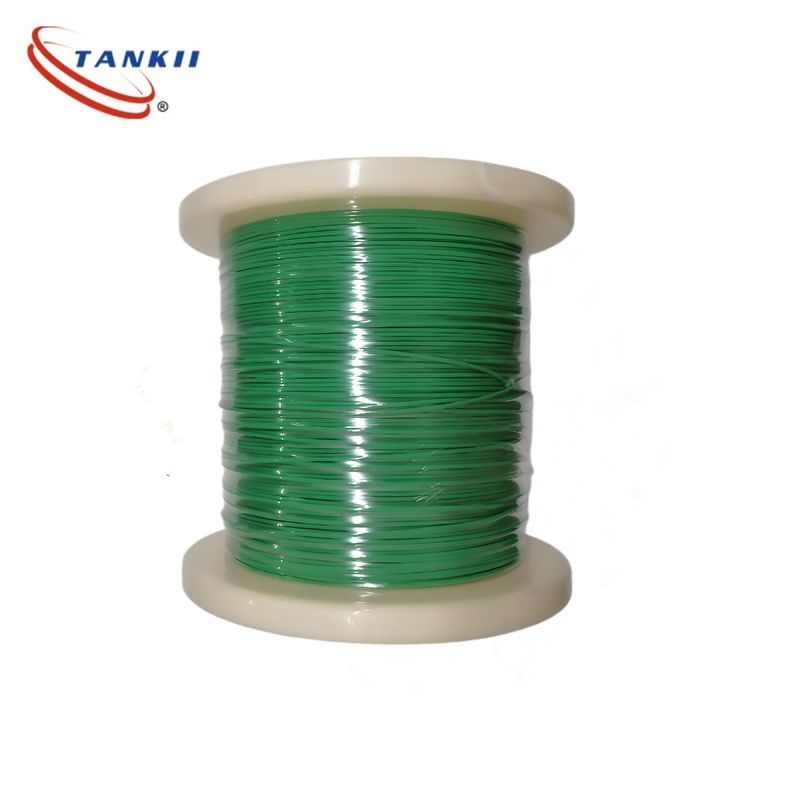

Cable thermocouple de type K vert / blanc avec isolation FEP / PTFE / PFA / PVC conducteur unique / enchaîné

Cable thermocouple de type K vert / blanc avec isolation FEP / PTFE / PFA / PVC conducteur unique / enchaîné

câble de type K (nickel-chrome-nickel-aluminium) (KX)
Caractéristiques principales: erreur de ± 2,2 °C (1000 °C), résistance à l'oxydation, rentabilité élevée
Scénario typique:
▶ Fourneau industriel/chaudière (800-1200 °C): four rotatif de cimenterie (résistant à la poussière et à la température élevée)
▶ Test du moteur automobile: surveillance de la température du cylindre (gamme de température large de -40 °C à 1000 °C)
▶ Cas d'erreur: Une centrale électrique a utilisé par erreur un câble BX (câble de compensation de type B), ce qui a entraîné une augmentation fausse de 15 °C de la température du four et une diminution de l'efficacité de la combustion.

Avantages du matériau isolant:

1. PTFE (polytétrafluoroéthylène) - la pierre angulaire résistante aux températures élevées du "Roi du plastique"
Principaux avantages:
Résistance à des températures extrêmes: - 200 ° C ~ + 260 ° C (à long terme), 300 ° C à court terme (le seul fluoroplastique qui peut fonctionner en continu au-dessus de 250 ° C)
Inerté chimique: insoluble dans tout solvant connu (y compris l'eau régale, l'acide fluorhydrique), résistant aux acides et aux bases forts (pH 0-14)
Faible coefficient de frottement: 0,04 (auto lubrifiant), avec une durée d'usure 10 fois plus longue que le caoutchouc ordinaire
Stabilité de l'isolation: résistivité volumique de 10 ^ 18 Ω · cm (constante diélectrique de 2,1 à 100 Hz, sans vieillissement pendant 50 ans)

2. FEP (propylène d'éthylène fluoré) - Adaptation précise des "fluoroplastiques flexibles"
Principaux avantages:
Caractéristiques extrêmement souples: allongement de la fracture de 300 à 400%, rayon de flexion seulement 1/3 du PTFE (le câble d'un diamètre de 1 mm peut être plié à 3 mm)
Visualisation transparente: avec une transmission de 92% (2 mm d'épaisseur), il est facile d'observer l'état du conducteur interne (comme dans une salle blanche de semi-conducteurs)
Facile à traiter et à façonner: peut être fondu et extrudé (température de traitement 300 ~ 350 ° C), adapté à des formes complexes (telles que l'isolation à paroi mince de micro thermocouples)
Résistance aux UV: résistance aux intempéries jusqu'à 20 ans (indice de jaunissement de 5000 heures de vieillissement accéléré par QUV<5)

3. PFA (perfluoroalcoxy resin) - "Version évoluée du PTFE"
Principaux avantages:
Résistance à la fissuration par contrainte: facteur d'intensité critique de contrainte KIC=2,5 MPa · m ^ 189,2 (PTFE seulement 1,2), résistance à la rampe à haute température à long terme (déformation < 1%/1000 h sous contrainte à 260 °C/10 MPa)
Soudage par fusion: il peut résoudre le problème du PTFE qui ne peut pas fondre par soudage à chaud (point de fusion 302 ° C), comme la réparation sur place des harnais de fil d'aviation
Résistance au rayonnement: tolérance aux rayons gamma de 10 7 Gy (PTFE est 10 5 Gy), adaptée aux câbles de mesure de température dans les centrales nucléaires
Énergie de surface: 18,5 dyn/cm (équivalent à FEP), mais avec une augmentation de 30% de la résistance à l'usure (taux d'usure de 0,02 mm 3/1000 tours)

Le code de couleur:

Applications:

1. Fabrication industrielle:
   • Métallurgie: Dans la sidérurgie, la sidérurgie et d'autres procédés métallurgiques, les câbles thermocouples sont utilisés pour surveiller les températures élevées dans les fours, tels que les hauts fours, les fours électriques et les convertisseurs.Cela aide à contrôler le processus de fusion et à assurer la qualité des produits métalliques.
   • Industrie chimique: Les réactions chimiques se produisent souvent dans des conditions de température spécifiques.et autres équipements pour assurer le déroulement normal des réactions chimiques et la sécurité du processus de production.
   • Fabrication de céramiques et de verre: La production de céramiques et de verre nécessite des procédés de cuisson et de fusion à haute température.Les câbles thermocouple sont utilisés pour surveiller la température dans les fours et les fours afin de contrôler la température de cuisson et d'assurer la qualité des produits..
   • Génération d'électricité: Dans les centrales électriques, les câbles thermocouple sont utilisés pour mesurer la température des chaudières, des turbines à vapeur, deset autres équipements pour surveiller l'état de fonctionnement de l'équipement et assurer le fonctionnement sûr et efficace du système de production d'électricité.
2. Industrie de l'automobile: Les câbles thermocouple sont utilisés dans l'industrie automobile pour mesurer la température des gaz d'échappement du moteur, des convertisseurs catalytiques et d'autres composants.Cela permet de surveiller les performances du moteur et du système de contrôle des émissions, et est également utilisé dans le test et le développement de nouveaux moteurs automobiles.
3. Industrie aéronautique et spatiale: Dans l'aérospatiale, les câbles thermocouple sont utilisés pour mesurer la température des moteurs d'avions, des moteurs de fusées et d'autres composants à haute température.Ceci est essentiel pour assurer la sécurité et la fiabilité des véhicules aérospatiaux pendant le vol..
4. Industrie alimentaire: Dans l'industrie alimentaire, les câbles thermocouple sont utilisés pour mesurer la température des fours, des équipements de stérilisation, des appareils de traitement des eaux usées, des appareils de traitement des eaux usées, des appareils de traitement des eaux usées et des appareils de traitement des eaux usées.et autres équipements de transformation pour assurer la sécurité et la qualité de la transformation des aliments.
5. Recherche scientifique et de laboratoire: Les câbles thermocouple sont largement utilisés dans les laboratoires et les instituts de recherche scientifique pour la mesure de la température dans diverses expériences et projets de recherche.expériences chimiquesDans le domaine de la chimie et de la recherche biologique, des câbles thermocouples sont utilisés pour mesurer la température des échantillons et des systèmes de réaction.
6. Systèmes de climatisation: Dans les systèmes de chauffage, de ventilation et de climatisation, les câbles thermocouples sont utilisés pour mesurer la température de l'air, de l'eau,et autres supports pour contrôler le fonctionnement du système et assurer le confort de l'environnement intérieur.

Les câbles sont également disponibles dans différentes configurations, y compris les jonctions mises à la terre, non mises à la terre et exposées, pour répondre aux exigences spécifiques de l'application.Les jonctions mise à la terre permettent des temps de réponse plus rapides mais sont plus sensibles au bruit électriqueLes jonctions exposées sont utilisées lorsque le temps de réponse le plus rapide est nécessaire, mais elles sont plus vulnérables aux dommages.

Dans l'ensemble, les câbles thermocouple de type K sont un composant essentiel des systèmes de mesure de la température, offrant durabilité, précision et polyvalence dans un large éventail d'applications.

FAQ:

Q: Quel est le nom de marque de ce câble thermocouple?

R: La marque de ce câble thermocouple est Tankii.

Q: Quels sont les différents numéros de modèle disponibles pour ce câble thermocouple?

R: Les différents numéros de modèle disponibles pour ce câble thermocouple sont KX/KC, JX, EX, TX, NX, SC

Q: Où est fabriqué ce câble thermocouple?

R: Ce câble thermocouple est fabriqué en Chine.

Q: Quelles sont les gammes de température prises en charge par ce câble thermocouple?

R: Les plages de température prises en charge par ce câble thermocouple varient selon le numéro de modèle.

Q: Ce câble thermocouple est-il adapté à une utilisation dans des environnements industriels difficiles?

R: Oui, ce câble thermocouple est conçu pour être durable et fiable dans des environnements industriels difficiles.
