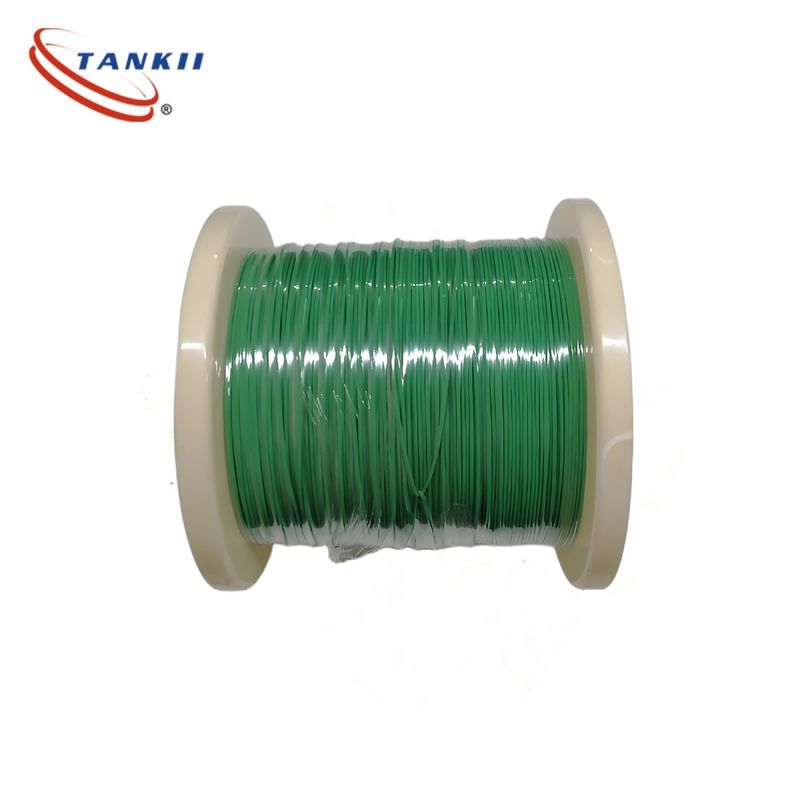

Cable de thermocouple de type K vert et blanc avec isolation FEP à un seul conducteur de 0,5 mm
Le choix du bon câble thermocouple est essentiel pour une détection précise de la température dans les applications industrielles, automobiles et scientifiques.cadre par étapessur la base de critères techniques et de considérations réelles:
Les câbles thermocouple doivent utiliserfils de compensationavec le même coefficient Seebeck que l'alliage de thermocouple pour éviter les décalages de tension.
Choisissez une isolation basée surtempérature de fonctionnement continueet exposition aux produits chimiques:
- Température élevée (> 500°C):
- Isolement minéral (MI): Poudre de MgO + enveloppe en acier inoxydable (200-1300°C, certifiée ATEX/IECEx pour les zones d'explosion).
- Les émissions de dioxyde de carbone et de dioxyde de carbone: 200-260°C, résistant aux acides (par exemple, réacteurs chimiques).
- Température moyenne (100 à 500 °C):
- Ruban de silicone: 180°C, flexible pour le déplacement de machines (p. ex. bandes transporteuses).
- Fibre de verre au téflon: 250°C, résistant à l'abrasion (métal coulé).
- Température basse (< 100°C):
- Pvc: 70°C, rentable pour une utilisation à l'intérieur (p. ex. transformation alimentaire).
- L'humidité et la corrosion:
- Utilisationen acier inoxydable(IP67/IP68) pour les environnements humides (par exemple, les tuyaux de vapeur).
- Ajouterde caoutchouc éthylène-propylène (EPR)un gilet résistant à l'eau salée (chaudières marines).
- Interférence entre IME et RFI:
- câbles protégés(pluies de cuivre ou d'aluminium tressées) réduisent le bruit dans les zones à haute tension (par exemple, près des moteurs).
- Des paires tordues(30 torsions/m) réduisent encore le couplage inductif (norme ASTM E1137).
- Stress mécanique:
- ruban métallique de verrouillage pour la résistance à l'écrasement (équipement de construction).
- D'une teneur en silicone flexible(5 millions de cycles de flexion) pour la robotique ou les machines rotatives.
- Étendue (AWG):
- Un écartement plus petit (24-26AWG) pour les courts trajets (< 10 m, par exemple, pour les instruments de laboratoire).
- Une portée plus grande (18-20AWG) pour de longues distances (> 50m) afin de réduire la chute de tension (par exemple, les centrales électriques).
- Le code de couleur de la veste:
- Suivre les normes ANSI/ISA (par exemple, K-type = rouge ((+) / blanc ((-), J-type = noir ((+) / blanc ((-)) pour une identification rapide.
- Résolution:
- Les connecteurs moulés (par exemple, M12 pour l'automatisation) par rapport aux extrémités dépouillées (pour les assemblages personnalisés).
câble de type K (nickel-chrome-nickel-aluminium) (KX)
Caractéristiques principales: erreur de ± 2,2 °C (1000 °C), résistance à l'oxydation, rentabilité élevée
Scénario typique:
▶ Fourneau industriel/chaudière (800-1200 °C): four rotatif de cimenterie (résistant à la poussière et à la température élevée)
▶ Test du moteur automobile: surveillance de la température du cylindre (gamme de température large de -40 °C à 1000 °C)
▶ Cas d'erreur: Une centrale électrique a utilisé par erreur un câble BX (câble de compensation de type B), ce qui a entraîné une augmentation fausse de 15 ° C de la température du four et une diminution de l'efficacité de la combustion.
Le code de couleur:
Applications:
Le câble thermocouple a un large éventail d'applications, notamment:
- Fabrication industrielle:
- Métallurgie: Dans la sidérurgie, la sidérurgie et d'autres procédés métallurgiques, les câbles thermocouples sont utilisés pour surveiller les températures élevées dans les fours, tels que les hauts fours, les fours électriques et les convertisseurs.Cela aide à contrôler le processus de fusion et à assurer la qualité des produits métalliques.
- Industrie chimique: Les réactions chimiques se produisent souvent dans des conditions de température spécifiques.et autres équipements pour assurer le déroulement normal des réactions chimiques et la sécurité du processus de production.
- Fabrication de céramiques et de verre: La production de céramiques et de verre nécessite des procédés de cuisson et de fusion à haute température.Les câbles thermocouple sont utilisés pour surveiller la température dans les fours et les fours afin de contrôler la température de cuisson et d'assurer la qualité des produits..
- Génération d'électricité: Dans les centrales électriques, les câbles thermocouple sont utilisés pour mesurer la température des chaudières, des turbines à vapeur, deset autres équipements pour surveiller l'état de fonctionnement de l'équipement et assurer le fonctionnement sûr et efficace du système de production d'électricité.
- Industrie de l'automobile: Les câbles thermocouple sont utilisés dans l'industrie automobile pour mesurer la température des gaz d'échappement du moteur, des convertisseurs catalytiques et d'autres composants.Cela permet de surveiller les performances du moteur et du système de contrôle des émissions, et est également utilisé dans le test et le développement de nouveaux moteurs automobiles.
- Industrie aéronautique et spatiale: Dans l'aérospatiale, les câbles thermocouple sont utilisés pour mesurer la température des moteurs d'avions, des moteurs de fusées et d'autres composants à haute température.Ceci est essentiel pour assurer la sécurité et la fiabilité des véhicules aérospatiaux pendant le vol..
- Industrie alimentaire: Dans l'industrie alimentaire, les câbles thermocouple sont utilisés pour mesurer la température des fours, des équipements de stérilisation, des appareils de traitement des eaux usées, des appareils de traitement des eaux usées, des appareils de traitement des eaux usées et des appareils de traitement des eaux usées.et autres équipements de transformation pour assurer la sécurité et la qualité de la transformation des aliments.
- Recherche scientifique et de laboratoire: Les câbles thermocouple sont largement utilisés dans les laboratoires et les instituts de recherche scientifique pour la mesure de la température dans diverses expériences et projets de recherche.expériences chimiquesDans le domaine de la chimie et de la recherche biologique, des câbles thermocouples sont utilisés pour mesurer la température des échantillons et des systèmes de réaction.
- Systèmes de climatisation: Dans les systèmes de chauffage, de ventilation et de climatisation, les câbles thermocouples sont utilisés pour mesurer la température de l'air, de l'eau,et autres supports pour contrôler le fonctionnement du système et assurer le confort de l'environnement intérieur.
Les câbles sont également disponibles dans différentes configurations, y compris les jonctions mises à la terre, non mises à la terre et exposées, pour répondre aux exigences spécifiques de l'application.Les jonctions mise à la terre permettent des temps de réponse plus rapides mais sont plus sensibles au bruit électriqueLes jonctions exposées sont utilisées lorsque le temps de réponse le plus rapide est nécessaire, mais elles sont plus vulnérables aux dommages.
Dans l'ensemble, les câbles thermocouple de type K sont un composant essentiel des systèmes de mesure de la température, offrant durabilité, précision et polyvalence dans un large éventail d'applications.
FAQ:
Q: Quel est le nom de marque de ce câble thermocouple?
R: La marque de ce câble thermocouple est Tankii.
Q: Quels sont les différents numéros de modèle disponibles pour ce câble thermocouple?
R: Les différents numéros de modèle disponibles pour ce câble thermocouple sont KX/KC, JX, EX, TX, NX, SC
Q: Où est fabriqué ce câble thermocouple?
R: Ce câble thermocouple est fabriqué en Chine.
Q: Quelles sont les gammes de température prises en charge par ce câble thermocouple?
R: Les plages de température prises en charge par ce câble thermocouple varient selon le numéro de modèle.
Q: Ce câble thermocouple est-il adapté à une utilisation dans des environnements industriels difficiles?
R: Oui, ce câble thermocouple est conçu pour être durable et fiable dans des environnements industriels difficiles.
