Détails sur le produit:
|
| Matériel: | Manganin de Constantan/ | Produit chimique de fil: | Manganèse de Cu de Ni de Cu |
|---|---|---|---|
| Type: | Fil isolé rond | Matériel d'isolation: | Polyesterimide, polyester |
| Application: | Instrument électrique, bobine électrique de partie et ainsi de suite | Classe: | 130 155 180 200 220 |
| Point culminant: | Fil d'alliage cuivre-nickel de CuNi,Fil d'alliage de nickel de résistance thermique,Fil d'alliage de nickel de la classe 130 |
||

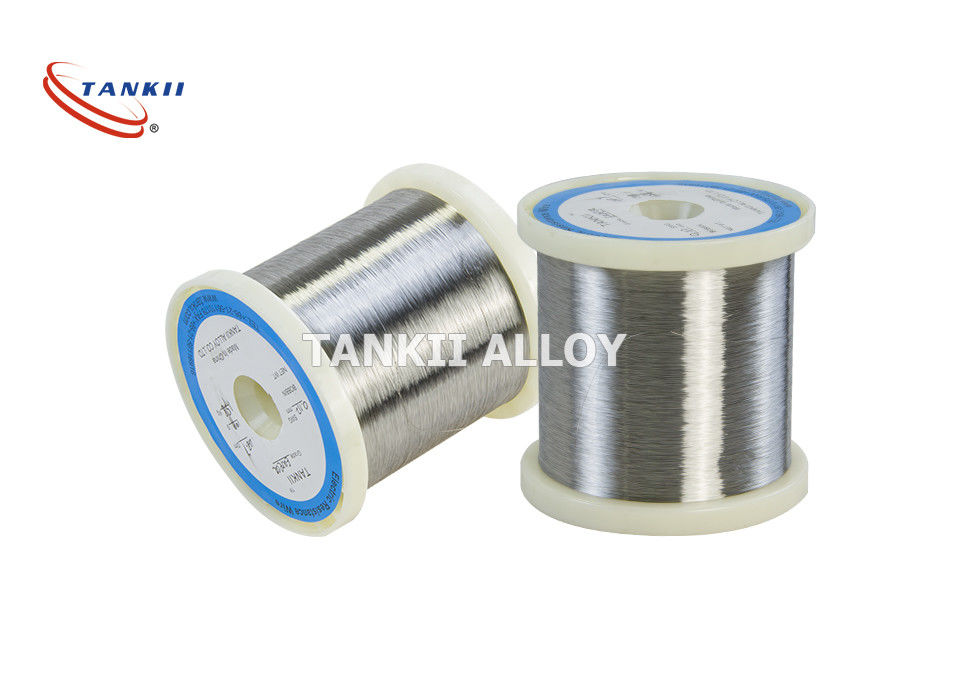

Fil électrique CuNi23 résistant à la chaleur de chauffage d'application
Description de produit
Le bas alliage de chauffage de résistance de CuNi23Mn est très utilisé dans le disjoncteur de basse tension, le relais thermique de surcharge, et tout autre produit électrique de basse tension. Il est l'un des matériels de base des produits électriques de basse tension. Les matériaux produits par notre société ont les caractéristiques de la bonne cohérence de résistance et de la stabilité supérieure. Nous pouvons fournir toutes sortes de matériaux ronds de fil, d'appartement et de feuille.
Contenu chimique, %
| Ni | Manganèse | Fe | SI | Cu | Autre | Directive de ROHS | |||
| Cd | Pb | Hectogramme | Cr | ||||||
| 23 | 0,5 | - | - | BAL | - | ND | ND | ND | ND |
Propriétés mécaniques
| Max Continuous Service Temp | 250ºC |
| Resisivity à 20ºC | 0.35%ohm mm2/m |
| Densité | 8,9 g/cm3 |
| Conduction thermique | 16 (maximum) |
| Point de fusion | 115ºC |
| La résistance à la traction, N/mm2 a recuit, doucement | MPA 270~420 |
| La résistance à la traction, N/mm2 a laminé à froid | MPA 350~840 |
| Élongation (recuisez) | 25% (maximum) |
| Élongation (laminée à froid) | 2% (maximum) |
| EMF contre le Cu, μV/ºC (0~100ºC) | -25 |
| Structure micrographique | austénite |
| Propriété magnétique | Non |
Noms commerciaux de CuNi23Mn :
Alliage 180, CuNi 180, 180 alliage, MWS-180, Cuprothal 180, Midohm, HAI-180, Cu-Ni 23, alliage 380, alliage de nickel 180
Alliage 180 de résistance - CuNi23Mn classe/capacités d'humeur
Condition : Lumineux, recuit, doux
Diamètre de fil 0.02mm-1.0mm emballant dans la bobine, grande que 1.0mm emballant dans la bobine
Rod, diamètre 1mm-30mm de barre
Bande : Épaisseur 0.01mm-7mm, largeur 1mm-280mm
L'état émaux est disponible
| PropertiesGrade |
CuNi1 |
CuNi2 |
CuNi6 |
CuNi8 |
CuMn3 |
CuNi10 |
|
| Composition chimique principale |
Ni |
1 |
2 |
6 |
8 |
_ |
10 |
| Manganèse |
_ |
_ |
_ |
_ |
3 |
_ |
|
| Cu |
BAL |
BAL |
BAL |
BAL |
BAL |
BAL |
|
| Max Continuous Service Temperature (OC) |
200 |
200 |
200 |
250 |
200 |
250 |
|
| Resisivity à 20oC (Ωmm2/m) |
0,03 |
0,05 |
0,10 |
0,12 |
0,12 |
0,15 |
|
| Densité (g/cm3) |
8,9 |
8,9 |
8,9 |
8,9 |
8,8 |
8,9 |
|
| Conduction thermique (α×10-6/oC) |
<100> |
<120> |
<60> |
<57> |
<38> |
<50> |
|
| Résistance à la traction (MPA) |
≥210 |
≥220 |
≥250 |
≥270 |
≥290 |
≥290 |
|
| EMF contre le Cu (μV/oC) (0~100oC) |
-8 |
-12 |
-12 |
-22 |
_ |
-25 |
|
| Point de fusion approximatif (OC) |
1085 |
1090 |
1095 |
1097 |
1050 |
1100 |
|
| Structure micrographique |
austénite |
austénite |
austénite |
austénite |
austénite |
austénite |
|
| Propriété magnétique |
non |
non |
non |
non |
non |
non |
|
| PropertiesGrade |
CuNi14 |
CuNi19 |
CuNi23 |
CuNi30 |
CuNi34 |
CuNi44 |
|
| Composition chimique principale |
Ni |
14 |
19 |
23 |
30 |
34 |
44 |
| Manganèse |
0,3 |
0,5 |
0,5 |
1,0 |
1,0 |
1,0 |
|
| Cu |
BAL |
BAL |
BAL |
BAL |
BAL |
BAL |
|
| Max Continuous Service Temperature (OC) |
300 |
300 |
300 |
350 |
350 |
400 |
|
| Resisivity à 20oC (Ωmm2/m) |
0,20 |
0,25 |
0,30 |
0,35 |
0,40 |
0,49 |
|
| Densité (g/cm3) |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
8,9 |
|
| Conduction thermique (α×10-6/oC) |
<30> |
<25> |
<16> |
<10> |
<0> |
<-6> |
|
| Résistance à la traction (MPA) |
≥310 |
≥340 |
≥350 |
≥400 |
≥400 |
≥420 |
|
| EMF contre le Cu (μV/oC) (0~100oC) |
-28 |
-32 |
-34 |
-37 |
-39 |
-43 |
|
| Point de fusion approximatif (OC) |
1115 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
| Structure micrographique |
austénite |
austénite |
austénite |
austénite |
austénite |
austénite |
|
| Propriété magnétique |
non |
non |
non |
non |
non |
non |
|
