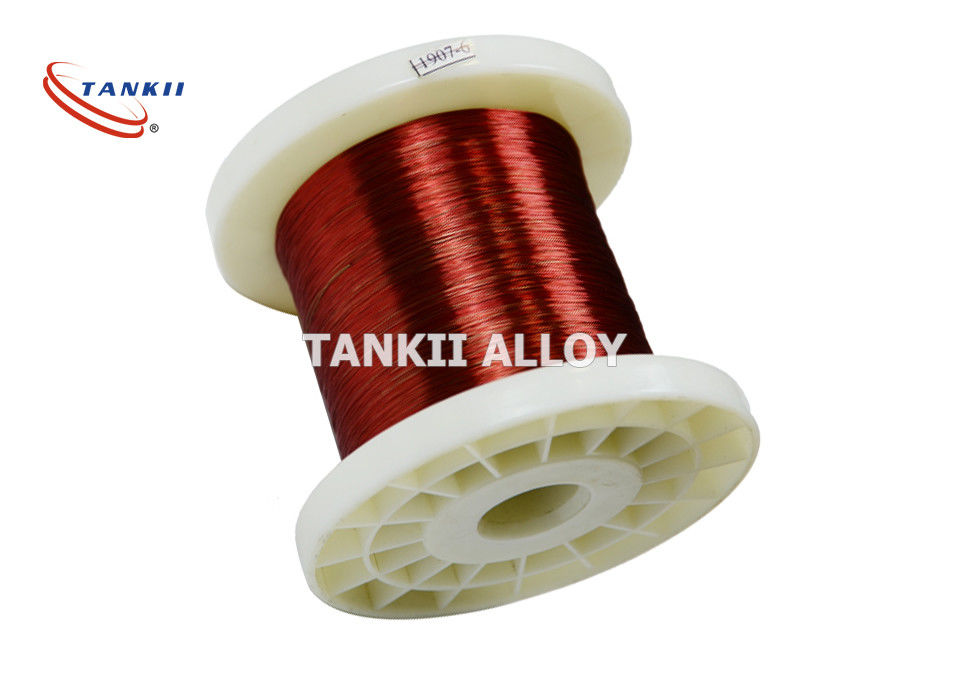

Le câblage cuivre plaqué par argent de polyuréthane de la classe 180 a isolé

Le polyuréthane multi à hautes températures de la classe 180 de couleur a émaillé le câblage cuivre plaqué argenté

a) Petits transformateurs, moteurs linéaires, relais, solénoïdes, petits moteurs, bobines d'horloge, bobines de montre, têtes magnétiques, instruments, haut-parleurs.
b) Capteurs et bobines des véhicules à moteur comme relais et bobines d'allumage.
c) Générateurs, sec ou immergé dans l'huile.
d) Moteur antiexplosion, compresseur de climatiseur, machine à laver
e) Applications de militaires et d'espace.

Le fil d'aimant ou le fil émaux est un fil d'en cuivre ou en aluminium enduit d'une couche mince même d'isolation. Elle est employée dans la construction des transformateurs, des inducteurs, des moteurs, des générateurs, des haut-parleurs, des déclencheurs principaux de disque dur, des électro-aimants, des collectes de guitare électrique et d'autres applications qui exigent les bobines serrées du fil isolé.

Le fil lui-même est le plus souvent entièrement recuit, cuivre électrolytiquement de raffinage. Le fil en aluminium d'aimant est parfois employé pour de grands transformateurs et moteurs. L'isolation est typiquement faite de matériaux durs de film de polymère plutôt que l'émail, comme le nom pourrait suggérer.

Conducteur
Les matériaux les plus appropriés pour des applications de fil d'aimant sont les métaux purs purs, particulièrement de cuivre. Quand des facteurs tels que des conditions de propriété chimique, physique, et mécanique sont considérés, le cuivre est considéré le premier conducteur bien choisi pour le fil d'aimant.

Les la plupart souvent, fil d'aimant se composent de cuivre entièrement recuit et électrolytiquement de raffinage pour permettre un enroulement plus étroit en faisant les bobines électromagnétiques. Des catégories de cuivre en l'absence d'oxygène de grande pureté sont employées pour des applications à hautes températures en atmosphères de réduction ou dans les moteurs ou des générateurs refroidis par le gaz d'hydrogène.

Le fil en aluminium d'aimant est parfois employé comme alternative pour de grands transformateurs et moteurs. En raison de sa conductivité électrique inférieure, le fil en aluminium exige 1,6 fois une plus grande section qu'un câblage cuivre de réaliser la résistance comparable de C.C.

Isolation

Bien que décrit comme « émaillé », le fil émaux ne soit pas, en fait, a enduit d'une couche de peinture d'émail ou d'émail vitreux fait en poudre en verre fondue. Le fil moderne d'aimant emploie typiquement une à quatre couches (dans le cas de type fil de quadruple-film) d'isolation de film de polymère, souvent de deux compositions différentes, pour fournir une couche d'isolation dure et continue. Fil d'aimant isolant formel polyvinylique d'utilisation de films (par ordre température ambiante croissante) (Formvar), le polyuréthane, le polyamide, le polyester, le polyester-polyimide, le polyamide-polyimide (ou l'amide-imide), et le polyimide. Le fil d'aimant isolé par Polyimide est capable de l'opération à jusqu'à 250 °C. L'isolation d'une place plus épaisse ou d'un fil rectangulaire d'aimant est souvent augmentée en l'enveloppant avec une bande à hautes températures de polyimide ou de fibre de verre, et les enroulements réalisés sont souvent vide imbibé d'un vernis isolant pour améliorer la force d'isolation et fiabilité à long terme de l'enroulement.

Des bobines autosuffisantes sont enroulées avec le fil enduit au moins de deux couches, être extérieur des thermoplastiques que des liens les tours ensemble une fois de chauffage.

D'autres natures de l'enveloppe isolante telles que l'histoire de fibre de verre avec le vernis, le papier d'aramid, le papier d'emballage, le mica, et le film de polyester sont également très utilisées à travers le monde pour différentes applications comme des transformateurs et des réacteurs. Dans le secteur audio, un fil de la construction argentée, et de divers autres isolateurs, tels que le coton (parfois imprégné avec un certain genre d'agent/d'épaississant de coagulation, tel que la cire d'abeille) et le polytétrafluoroéthylène (téflon) peuvent être trouvés. Des matériaux d'isolation plus anciens ont inclus le coton, l'article, ou la soie, mais ce sont seulement utiles pour les applications à basse température (jusqu'à 105°C).

Pour la facilité de la fabrication, un certain fil d'aimant de bas-température-catégorie a l'isolation qui peut être enlevée par la chaleur de la soudure. Ceci signifie que des rapports électriques aux extrémités peuvent être établis sans dépouiller outre de l'isolation d'abord.
