Détails sur le produit:
|
Matériau: | Constantan de chromel | de surface: | Brillant |
---|---|---|---|
Diamètre: | ≥ 0.1mm | Type de fil: | Fil solide |
Isolant: | Personnalisé | Classe de fil: | Classe du CEI I, II, |
délai d'exécution: | 5~20 jours après l'obtention du paiement | ||
Point culminant: | fil de connexion de thermocouple,fil à hautes températures de thermocouple |

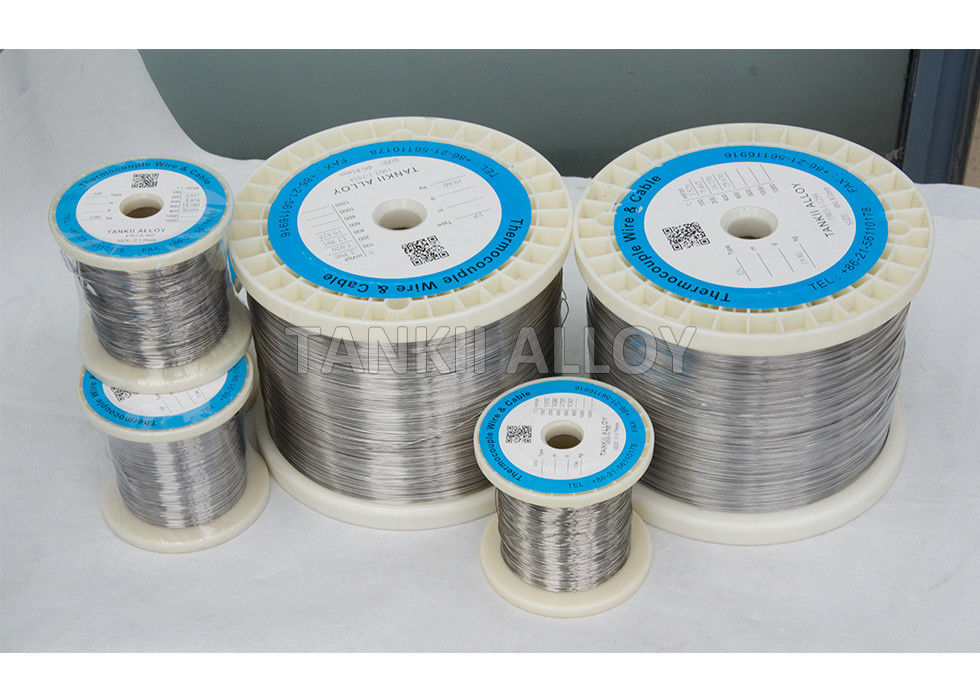

Le type NiCr d'E et le Constantan câblent 24 A.W.G. 26AWG utilisés pour le type la classe une d'E de détecteur à thermocouple
Description rapide
Une construction typique de thermocouple se compose d'une paire de métaux différents qui sont électriquement joints ensemble au point de détection et à l'autre extrémité reliés à un instrument de mesure de tension. Quand une jonction est plus chaude que l'autre, on produit une force « électromotrice » thermique (dans les millivolts) qui est rudement proportionnelle à la différence dans la température entre les jonctions chaudes et froides.
Le type thermocouple d'E se compose de chrome de nickel-10% (+) contre un fil d'en cuivre de nickel-45% (-). Ce type de thermocouple peut être employé en atmosphères s'oxydantes ou inertes avec une température ambiante de service de -200°C à 900°C (330°F à 1600°F). Le type thermocouple d'E peut être employé avec succès dans des applications inférieures à zéro dues à la résistance à la corrosion élevée aux environnements d'humidité élevée. Hors de tous les différents types de thermocouples, le type E a le plus haut EMF produit par degré.
Le type NiCr d'E et le Constantan câblent 24 A.W.G. 26AWG utilisés pour le type la classe une d'E de détecteur à thermocouple
Caractéristiques :
Les fils de thermocouple ont l'excellente représentation et sont intensivement employés dans la mesure et le contrôle de la température dans différents champs, tels que la métallurgie, l'industrie chimique, l'industrie pétrolière, l'industrie machine-électrique, l'industrie énergétique, l'agriculture et l'industrie militaire.
Nos produits se conforment aux normes d'IEC584 -1and IEC-2.
Type et index de thermocouple
|
Chaîne de mesure ℃ |
|
Type
|
Index
|
|
PtRh30-PtRh6 |
B | 600~1700 |
PtRh13-Pt |
R | 0~1600 |
PtRh10-Pt |
S | 0~1600 |
NiCr-provisoire |
K | -200~1300 |
NiCr-CuNi (constantan) |
E | -200~900 |
Fe-CuNi (constantan) |
J | -40~750 |
Cu-CuNi (constantan) |
T | -200~350 |
NiCrSi-provisoire |
N | -200~1300 |
La catégorie et la tolérance permises sont obtenues à 0℃
Thermocouple Type |
Catégorie |
Température ambiante ℃ |
Tolérance permise/℃ |
Dactylographiez B | Ⅱ | 600~1700 | ±0.25% t |
Ⅲ | 600~800 | ±4 | |
800~1700 | ±0.5%t | ||
Dactylographiez R | Ⅰ | 0~1100 | ±1 |
1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
Ⅱ | 0~600 | ±1.5 | |
600~1600 | ±0.25% t | ||
Dactylographiez K et dactylographiez N | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
Dactylographiez E | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
Dactylographiez J | Ⅰ | -40~750 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~750 | ±2.5℃ ou ±0.75%t | |
Dactylographiez T | Ⅰ | -40~350 | ±0.5℃ ou ±0.4%t |
Ⅱ | -40~350 | ±1.0℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±1.0℃ ou ±1.5%t |
