Détails sur le produit:
|
Matériau: | Constantan | de surface: | Brillant |
---|---|---|---|
Diamètre: | ≥ 0.1mm | Type de fil: | Fil solide |
Classe de fil: | I, II, | délai d'exécution: | 5~20 jours après l'obtention du paiement |
Élément: | Type fil nu 0.2mm de TN de Constantan de fil de thermocouple 0.3mm 0.44mm 0.5mm | ||
Point culminant: | fil à hautes températures de thermocouple,fil de connexion de thermocouple |

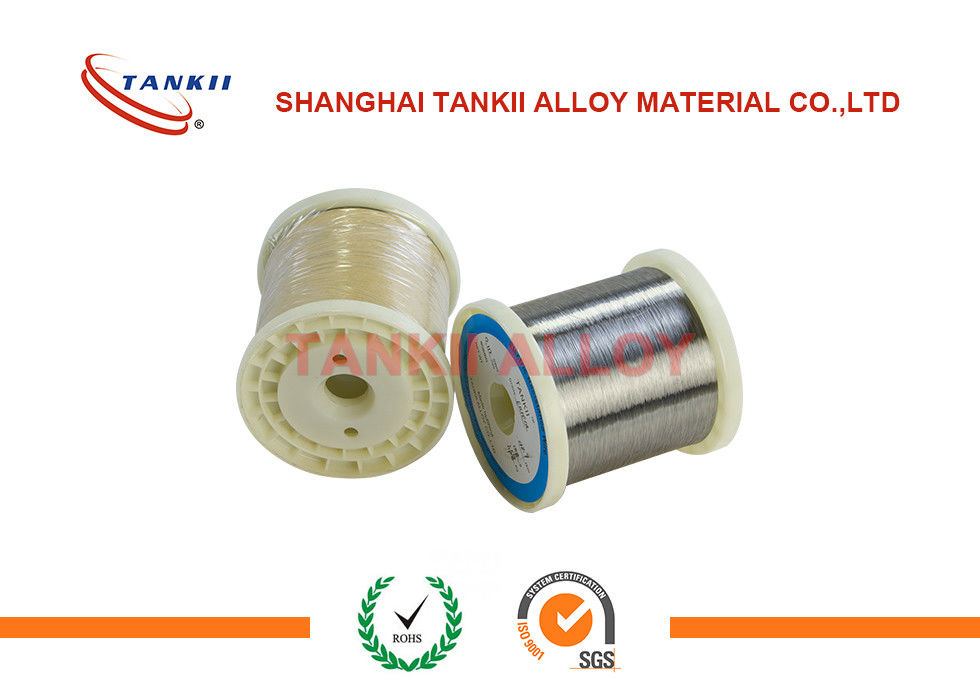

Médical utilisant le type fil nu 0.2mm de TN de Constantan de fil de thermocouple 0.3mm 0.44mm 0.5mm
Description rapide
Une construction typique de thermocouple se compose d'une paire de métaux différents qui sont électriquement joints ensemble au point de détection et à l'autre extrémité reliés à un instrument de mesure de tension. Quand une jonction est plus chaude que l'autre, on produit une force « électromotrice » thermique (dans les millivolts) qui est rudement proportionnelle à la différence dans la température entre les jonctions chaudes et froides.
Les fils de thermocouple ont l'excellente représentation et sont intensivement employés dans la mesure et le contrôle de la température dans différents champs, tels que la métallurgie, l'industrie chimique, l'industrie pétrolière, l'industrie machine-électrique, l'industrie énergétique, l'agriculture et l'industrie militaire.
Nos produits se conforment aux normes d'IEC584 -1and IEC-2.
Type et index de thermocouple
|
Chaîne de mesure ℃ |
|
Type
|
Index
|
|
PtRh30-PtRh6 |
B | 600~1700 |
PtRh13-Pt |
R | 0~1600 |
PtRh10-Pt |
S | 0~1600 |
NiCr-provisoire |
K | -200~1300 |
NiCr-CuNi (constantan) |
E | -200~900 |
Fe-CuNi (constantan) |
J | -40~750 |
Cu-CuNi (constantan) |
T | -200~350 |
NiCrSi-provisoire |
N | -200~1300 |
La catégorie et la tolérance permises sont obtenues à 0℃
Thermocouple Type |
Catégorie |
Température ambiante ℃ |
Tolérance permise/℃ |
Dactylographiez B | Ⅱ | 600~1700 | ±0.25% t |
Ⅲ | 600~800 | ±4 | |
800~1700 | ±0.5%t | ||
Dactylographiez R | Ⅰ | 0~1100 | ±1 |
1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
Ⅱ | 0~600 | ±1.5 | |
600~1600 | ±0.25% t | ||
Dactylographiez K et dactylographiez N | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
Dactylographiez E | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
Dactylographiez J | Ⅰ | -40~750 | ±1.5℃ ou ±0.4%t |
Ⅱ | -40~750 | ±2.5℃ ou ±0.75%t | |
Dactylographiez T | Ⅰ | -40~350 | ±0.5℃ ou ±0.4%t |
Ⅱ | -40~350 | ±1.0℃ ou ±0.75%t | |
Ⅲ | -200~40 | ±1.0℃ ou ±1.5%t |
