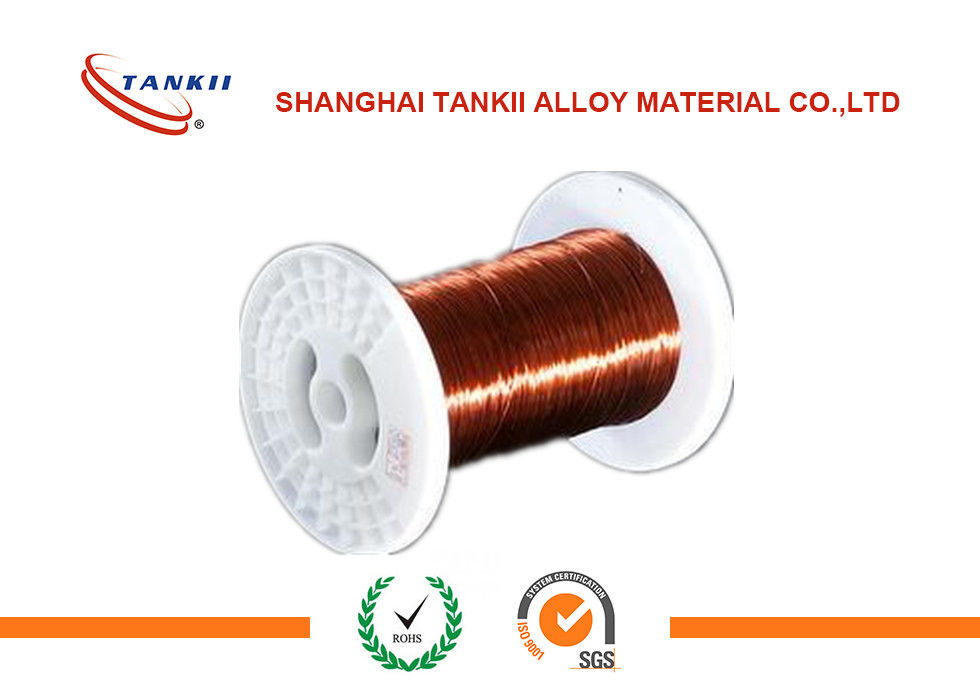

Câblage cuivre émaux isolé par classe de l'alliage 180 de Nicr basé par cuivre rond

Le cuivre rond a basé la classe de l'alliage 180 de Nicr a isolé le câblage cuivre émaux

description 1.Material générale

1)

Le manganin est un alliage de cuivre en général de 84%, de manganèse de 12%, et de nickel de 4%.

Le fil et l'aluminium de manganin sont employés dans la fabrication des résistances, shunt d'ampèremètre de particularl, en raison de son coefficient de température pratiquement zéro de résistance et de stabilité à long terme. Plusieurs résistances de manganin servies de norme juridique à l'ohm aux Etats-Unis à partir de 1901 à 1990. Le fil de manganin est également employé comme conducteur électrique dans les systèmes cryogéniques, réduisant au minimum le transfert de chaleur entre les points qui ont besoin de connexions électriques.

Le manganin est également employé dans des mesures pour des études des ondes chocs à haute pression (comme ceux produits de la détonation des explosifs) parce qu'elle a la basse sensibilité de tension mais la sensibilité de pression hydrostatique élevée.

2)

Le Constantan est un alliage de cuivre-nickel également connu sous le nom d'Eureka, avance, et ferry. Il se compose habituellement de 55% de cuivre et de nickel de 45%. Sa caractéristique principale est sa résistivité, qui est constante au-dessus d'un large éventail de températures. D'autres alliages avec des coefficients de température pareillement basse sont connus, comme le manganin (Ni₂demanganèse₁₂de Cu₈₆).

Pour la mesure des tensions très grandes, 5% (50   000 microstrian) ou en haut, constantan recuit (alliage de P) est le matériel de grille normalement choisi. Le Constantan sous cette forme est très malléable ; et, dans des longueurs de mesure de 0,125 pouces (3,2 millimètres) et plus long, peut être tendu à >20%. Il devrait considérer, cependant, que sous des tensions cycliques élevées l'alliage de P montrera un certain changement permanent de résistivité avec chaque cycle, et cause un décalage zéro correspondant dans la jauge de contrainte. En raison de cette caractéristique, et de la tendance pour l'échec prématuré de grille avec la tension répétée, alliage de P n'est pas d'habitude recommandé pour des applications cycliques de tension. L'alliage de P est disponible avec des nombres de STC. de 08 et de 40 pour l'usage sur des métaux et des plastiques, respectivement.

2. Introduction et applications émaux de fil

Bien que décrit en tant que « émaillé », le fil émaux n'est pas en fait enduit ou d'une couche de peinture d'émail ni de l'émail vitreux fait en poudre en verre fondue. Le fil moderne d'aimant emploie typiquement une à quatre couches (dans le cas de type fil de quadruple-film) d'isolation de film de polymère, souvent de deux compositions différentes, pour fournir une couche d'isolation dure et continue. Fil d'aimant isolant formel polyvinylique d'utilisation de films (par ordre température ambiante croissante) (Formar), le polyuréthane, le polyimide, le polyamide, le polyester, le polyester-polyimide, le polyamide-polyimide (ou l'amide-imide), et le polyimide. Le fil d'aimant isolé par Polyimide est capable de l'opération à jusqu'à 250 °C. L'isolation d'une place plus épaisse ou d'un fil rectangulaire d'aimant est souvent augmentée en l'enveloppant avec une bande à hautes températures de polyimide ou de fibre de verre, et les enroulements réalisés sont souvent vide imbibé d'un vernis isolant pour améliorer la force d'isolation et fiabilité à long terme de l'enroulement.

Des bobines autosuffisantes sont enroulées avec le fil enduit au moins de deux couches, être extérieur des thermoplastiques que des liens les tours ensemble une fois de chauffage.

D'autres natures de l'enveloppe isolante telles que l'histoire de fibre de verre avec le vernis, le papier d'aramid, le papier d'emballage, le mica, et le film de polyester sont également très utilisées à travers le monde pour différentes applications comme des transformateurs et des réacteurs. Dans le secteur audio, un fil de la construction argentée, et de divers autres isolateurs, tels que le coton (parfois imprégné avec un certain genre d'agent/d'épaississant de coagulation, tel que la cire d'abeille) et le polytétrafluoroéthylène (PTFE) peuvent être trouvés. Des matériaux d'isolation plus anciens ont inclus le coton, l'article, ou la soie, mais ce sont seulement utiles pour les applications à basse température (jusqu'à 105°C).

Pour la facilité de la fabrication, un certain fil d'aimant de bas-température-catégorie a l'isolation qui peut être enlevée par la chaleur de la soudure. Ceci signifie que des rapports électriques aux extrémités peuvent être établis sans dépouiller outre de l'isolation d'abord.

composition 3.Chemical et propriété principale de bas alliage de la résistance Cu-Ni
