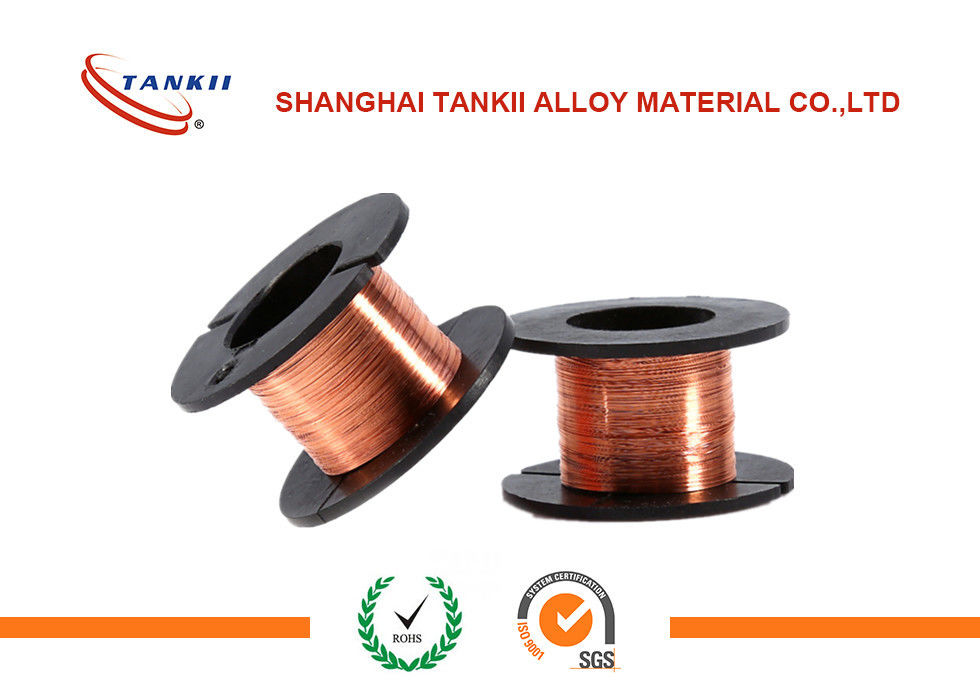

Diamètre conducteur en aluminium d'acier inoxydable d'en cuivre enduit de fil d'émail de 0,1 - 10 millimètres

Diamètre 0,1 - 10 millimètres émaillent le conducteur en aluminium de cuivre d'acier inoxydable de fil enduit

Le fil émaux est câblage cuivre avec une couche mince d'isolation, et est employé dans un grand choix d'applications comprenant des transformateurs, des bobines enroulées, des moteurs, des solénoïdes, et des instruments. Le cuivre cru est dessiné pour répondre à des exigences spécifiques de taille basées sur les normes nationales de l'association du fabricant de matériel électrique (NEMA). Ce fil d'aimant répond aux normes de la NEMA MW-35-C pour la température de fonctionnement (200°C/392°F) et maquillage d'isolation. L'isolation est faite à partir du polyester modifié avec un pardessus de Polyamideimide, et protège le fil enroulé contre se mettre. Les propriétés à hautes températures de ce fil la rendre appropriée aux applications thermiques graves de surcharge.

Type de fil : Fil en aluminium de cuivre émaux d'acier inoxydable

Diamètre : 0.1-10 millimètre

Couleur : Naturel ou adapté aux besoins du client

Isolation : Polyester avec le pardessus de Polyamideimide

Description de NEMA : MW-35-C

Construction : Minute-Nom lourde

Estimation de la température : comme coutume exigée

Exemple Specifocation :

Application dans le transformateur

Un transformateur est un dispositif qui transfère l'énergie électrique à partir d'un circuit à l'autre par ses bobines (enroulements). Les propriétés requises pour des enroulements de moteur sont semblables à ceux requises pour des transformateurs, mais avec la condition supplémentaire de résister à la vibration mécanique et aux forces centrifuges aux températures de fonctionnement.

Des enroulements de transformateur sont normalement faits à partir du cuivre mais l'aluminium est un concurrent approprié où le poids et le premier coût sont des facteurs décisifs.

En Amérique du Nord, l'aluminium est le choix prédominant du matériel de enroulement pour les transformateurs de basse tension et secs de plus grands que 15 kilovolt-ampères (KVA). Dans la plupart des autres secteurs du monde, le cuivre est le matériel de enroulement prédominant. En achetant des décisions soyez généralement une fonction des évaluations de perte exprimées en devise par kilowatt.

Le cuivre utilisé pour la fabrication des enroulements de transformateur est sous forme de fil pour de petits produits et dépouille pour un plus grand équipement. Pour de petits produits, le fil doit être assez fort pour être enroulé sans rupture, pourtant assez flexible pour fournir des enroulements bourrés de fins. Les produits de bande doivent être de bonne qualité extérieure de sorte que les émaux isolants ne décomposent pas sous la tension. La bonne ductilité est essentielle pour que la bande soit formée et emballee tandis que la bonne force est nécessaire pour résister aux efforts électromécaniques élevés installés dans des conditions occasionnelles de court-circuit. Les fils de enroulement de cuivre dans des transformateurs sont compatibles avec tous les matériaux d'isolation modernes, tels que la laque et l'émail. Les laques permettent à l'espacement étroit des enroulements de donner la meilleure efficacité dans les bobines.

Une raison de construction importante de choisir les enroulements de cuivre au-dessus de l'aluminium est des considérations de l'espace. C'est parce qu'un transformateur de cuivre-blessure peut être fait aux transformateurs plus petit qu'en aluminium. Pour obtenir des estimations égales dans des transformateurs en aluminium, un 66% une plus grande section transversale est exigé que pour les conducteurs de cuivre. Cependant, l'utilisation de plus grands résultats de conducteurs dans la force de enroulement en aluminium presque équivalente aux enroulements de cuivre.

La connectivité est un autre avantage important des transformateurs de cuivre-blessure. Le nettoyage et le brossage avec un composé de joint de qualité pour empêcher l'oxydation n'est pas nécessaire avec le cuivre.
