Détails sur le produit:
|
Matériau: | Cu-Manganin-Cu | Forme: | Bande/bande |
---|---|---|---|
Résistivité: | 0,43 | Nom: | Bande de shunt |
Point culminant: | alliage de cuivre de nickel,alliage d'en cuivre et de nickel |

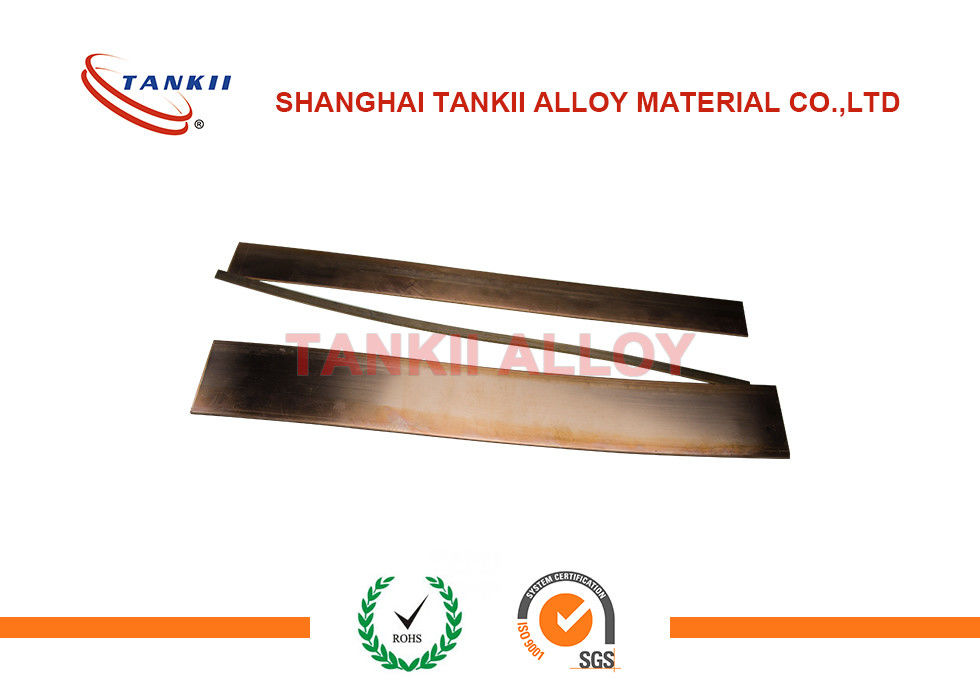

Bande de résistance de manganin d'alliage de MnCu/ruban de haute qualité 0.8x 5.0mm
bande d'alliage de manganin
Alliage de résistance de CuNi
Résistance très bonne à la corrosion
Malléabilité très bonne
Capacité très bonne de soudure
Defination de manganin
Le manganin est un alliage de résistance de Cuivre-Manganèse-nickel ; il combine toutes les propriétés exigées d'un alliage de résistance électrique de précision telles que la résistivité élevée, le coefficient de basse température de résistance, l'effet thermique très bas contre la représentation de cuivre et bonne de la résistance électrique au-dessus de longues périodes.
Alliage disponible du manganin
a) Fil φ8.00~0.02
b) Ruban t=2.90~0.05 w=40~0.4
c) Plat 1.0t×100w×800L (standard)
d) Aluminium t=0.40~0.02 w=120~5
Composition chimique de manganin
cuivre de 86%, manganèse de 12%, et nickel de 4%
Application de manganin :
Le manganin est employé dans la fabrication des résistances, en particulier shunts d'ampèremètre, en raison de son coefficient de température pratiquement zéro de valeur de résistance et de stabilité à long terme. Plusieurs résistances de manganin ont servi de norme juridique à l'ohm aux Etats-Unis à partir de 1901 à 1990. Le fil de manganin est également employé comme conducteur électrique dans les systèmes cryogéniques, réduisant au minimum le transfert de chaleur entre les points qui ont besoin de connexions électriques.
Le manganin est également employé dans des mesures pour des études des ondes chocs à haute pression (comme ceux produits de la détonation des explosifs) parce qu'elle a la basse sensibilité de tension mais la sensibilité de pression hydrostatique élevée.
a) Il est employé pour faire la résistance de précision de blessure de fil
b) Boîtes de résistance
c) Shunts pour les instruments de mesure électriques
Type d'alliage | Cu | Manganèse | Ni |
6J8 | repos | 8-10 | / |
6J12 | repos | 11-13 | 2 ou 3 |
6J13 | repos | 11-13 | 2-5 |
Parements relatifs de fil de manganin :
Article | 6J8 | 6J12 | 6J13 |
Résistivité | 0.35±0.05 | 0.47±0.03 | 0.44±0.04 |
TCRx10 -6/°c | -5~+10 | -10~+20 | 0~40 |
Cu d'EMF V S (0-100°c) uv/°c | ≤2 | ≤1 | ≤2 |
Densité (g/cm 3) | 8,7 | 8,4 | 8,4 |
Point de fusion (°c) | 960 | 960 | 960 |
Résistance à la traction (MPA) | 490--539 | 490--539 | 490--539 |
Élongation (%) | 10-30 | 10-30 | 10-30 |
Entretenez la température (°c) | 10-80 | 5-45 | 10-80 |
