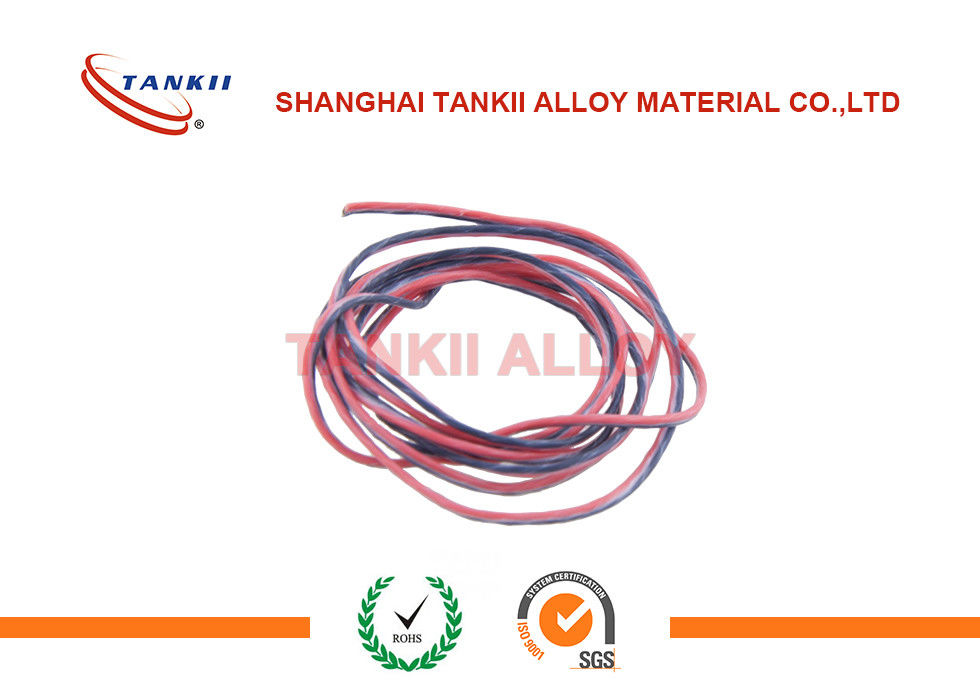

Téflon isolé et type de câble mis sur cric de thermocouple k j e r t utilisé pour le détecteur à thermocouple
Détails rapides
Les câbles de compensation de thermocouple peuvent également se nommer comme câbles d'instrumentation, puisqu'ils sont employés pour la mesure de processus de la température. La construction est semblable au câble d'instrumentation de paires mais le matériel de conducteur est différent. Des thermocouples sont utilisés dans les processus pour sentir la température et sont reliés aux pyromètres pour l'indication et le contrôle. Le thermocouple et le pyromètre sont électriquement conduits par des câbles d'extension de couple thermoélectrique/câbles compensateurs de thermocouple. Les conducteurs utilisés pour ces câbles de thermocouple sont exigés pour avoir les propriétés thermoélectriques semblables de (emf) en tant que celle du thermocouple utilisé pour sentir la température.
Notre type KX de fabrication d'usine principalement, fil compensateur de NX, EX, de JX, d'OR, de TX, de SC/RC, de KCA, de KCB pour le thermocouple, et eux sont employés en instruments et câbles de mesure de la température. Nos produits compensateurs de thermocouple sont tous ont fait respecter GB/T 4990-2010 “fils d'alliage d'extension et câbles compensateurs pour des thermocouples” (norme nationale chinoise), et également IEC584-3 “fil compensateur de la partie de thermocouple” (norme internationale).
La représentation du fil de compartiment : thermocouple code+C/X, par exemple Sc, KX
1. X : Abréviation l'extension, signifie que l'alliage du fil de compensation est en tant que mêmes que le l'alliage du thermocouple
2. C : Abréviation la compensation, signifie que l'alliage du fil de compensation a les caractères semblables avec l'alliage du thermocouple dans une certaine température ambiante.
Domaine d'application
1. Chauffage – brûleurs à gaz pour des fours
2. Refroidissement – congélateurs
3. Protection de moteur – températures de surface du température et
4. contrôle à hautes températures – bâti de fer
Description détaillée
Code de thermocouple |
Comp. Type |
Comp. Wire Name |
Positif |
Négatif |
Nom |
Code |
Nom |
Code |
S |
Sc |
cuivre-constantan 0,6 |
cuivre |
SPC |
constantan 0,6 |
SNC |
R |
RC |
cuivre-constantan 0,6 |
cuivre |
RPC |
constantan 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Fer |
KPCA |
constantan22 |
KNCA |
K |
KCB |
cuivre-constantan 40 |
cuivre |
KPCB |
constantan 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
OR |
Fer-constantan 18 |
Fer |
NPC |
constantan 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Fer-constantan 45 |
Fer |
JPX |
constantan 45 |
JNX |
T |
TX |
cuivre-constantan 45 |
cuivre |
TPX |
constantan 45 |
TNX |
|
La couleur de l'isolation et de la gaine |
Type |
Couleur d'isolation |
Couleur de gaine |
Positif |
Négatif |
G |
H |
/ |
S |
/ |
S |
SC/RC |
ROUGE |
VERT |
NOIR |
GRIS |
NOIR |
JAUNE |
KCA |
ROUGE |
BLEU |
NOIR |
GRIS |
NOIR |
JAUNE |
KCB |
ROUGE |
BLEU |
NOIR |
GRIS |
NOIR |
JAUNE |
KX |
ROUGE |
NOIR |
NOIR |
GRIS |
NOIR |
JAUNE |
OR |
ROUGE |
GRIS |
NOIR |
GRIS |
NOIR |
JAUNE |
NX |
ROUGE |
GRIS |
NOIR |
GRIS |
NOIR |
JAUNE |
EX |
ROUGE |
BROWN |
NOIR |
GRIS |
NOIR |
JAUNE |
JX |
ROUGE |
POURPRE |
NOIR |
GRIS |
NOIR |
JAUNE |
TX |
ROUGE |
BLANC |
NOIR |
GRIS |
NOIR |
JAUNE |
Note : G--Pour l'usage général H--Pour l'usage résistant à la chaleur S--La classe normale de classe de précision n'a aucun signe |
Emballage et livraison
Détails d'emballage |
Petit pain avec le paquet en plastique enveloppé sous pellicule et de carton |
Détail de la livraison |
Transporté en 7 jours après paiement |
