Détails sur le produit:
|
| Application: | Plat de bride | Surface: | Lumineux |
|---|---|---|---|
| Densité: | 8,2 | Code de HS: | 7408229000 |
| Point culminant: | Bande bimétallique thermique,Bande bimétallique de Chace 2400,Bande bimétallique de dispositifs mécaniques |
||

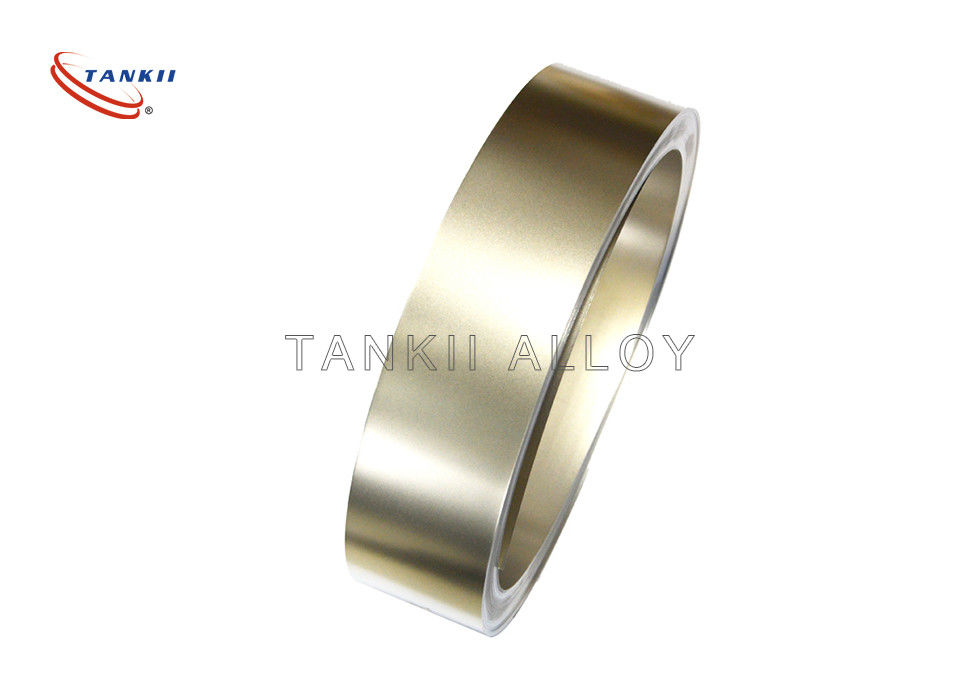

Bande bimétallique thermique de Chace 2400
La bande bimétallique est employée pour convertir un changement de température en déplacement mécanique. La bande se compose de deux bandes des différents métaux qui augmentent à différents taux pendant qu'ils sont chauffés, habituellement en acier et de cuivre, ou dans certains cas en acier et en laiton. Les bandes sont jointes ensemble dans toute leur longueur par le rivetage, la soudure ou la soudure. Les différentes expansions forcer la bande plate pour plier une manière si de chauffage, et dans la direction opposée si refroidi au-dessous de sa température initiale. Le métal avec le coefficient plus élevé de dilatation thermique est du côté externe de la courbe quand la bande est chauffée et du côté intérieur quand refroidie
Le déplacement latéral de la bande est beaucoup plus grand que la petite en longueur expansion dans l'un ou l'autre des deux métaux. Cet effet est employé dans une gamme des dispositifs mécaniques et électriques. Dans quelques applications la bande bimétallique est employée sous la forme plate. Dans d'autres, elle est enveloppée dans une bobine pour la compacité. La longueur plus grande de la version enroulée donne la sensibilité améliorée.
Diagramme d'une bande bimétallique montrant comment la différence dans la dilatation thermique dans les deux métaux mène à un déplacement latéral beaucoup plus grand de la bande
Composition chimique (%)
| Catégorie | C | SI | Manganèse | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | BAL. |
| Catégorie | C | SI | Manganèse | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | BAL. |
Composition
| Catégorie | Chace 2400 |
| Couche élevée d'expansion | Ni22Cr3 |
| Basse couche d'expansion | Ni36 |
Style d'approvisionnement
| Les alliages appellent | Type | Dimension | ||
| Chace 2400 | Bande | W= 5~120 millimètres | T= 0.1~5 millimètre | |
Propriétés physiques typiques
| Densité (g/cm3) | 8,2 |
| Résistivité électrique à 20ºC (OMmm2/m) | 0.8±5% |
| Conduction thermique, λ/avec (m*ºC) | 22 |
| Module élastique, e Gpa | 147~177 |
| K de recourbement/10-6 ºC-1 (20~135ºC) | 14,3 |
| Taux de recourbement f (20~130ºC) 10-6ºC-1 de la température | 26.2%±5% |
| La température permise (ºC) | -70~ 350 |
| La température linéaire (ºC) | -20~ 180 |
