Détails de produit
Lieu d'origine: La Chine
Nom de marque: TANKII
Certification: ISO
Numéro de modèle: Constantan
Conditions de paiement et d'expédition
Quantité de commande min: 20 KG
Détails d'emballage: Le diamètre 0.005mm-1.0mm dépouillez/fil/ruban emballant dans la bobine, grande que 1.50mm emballant
Conditions de paiement: Western Union, T/T, l/C
Capacité d'approvisionnement: 20,000kg/Week
État: |
Doux annealled ou dur |
Approvisionnement témoin: |
le petit approvisionnement témoin est disponible |
Numéro de type :: |
Constantan |
Composition chimique: |
: Cu, manganèse, Ni |
Matériel d'isolation: |
: nu |
Application: |
: Résistance |
État: |
Doux annealled ou dur |
Approvisionnement témoin: |
le petit approvisionnement témoin est disponible |
Numéro de type :: |
Constantan |
Composition chimique: |
: Cu, manganèse, Ni |
Matériel d'isolation: |
: nu |
Application: |
: Résistance |
2. Description de produit
Le Constantan est un alliage de cuivre-nickel qui contient des quantités mineures spécifiques d'éléments complémentaires pour réaliser des valeurs précises pour le coefficient de température de résistivité. Le contrôle soigneux de la fonte et de la conversion pratique des résultats dans très un de bas niveau des trous d'épingle aux épaisseurs ultra-minces. L'alliage est employé intensivement pour des résistances d'aluminium et des jauges de contrainte.
Contenu chimique, %
|
Ni |
Manganèse |
Fe |
SI |
Cu |
Autre |
Directive de ROHS |
|||
|
Cd |
Pb |
Hectogramme |
Cr |
||||||
|
40 |
1,50% |
- |
- |
BAL |
- |
ND |
ND |
ND |
ND |
Propriétés mécaniques
|
Temp maximum de service continu |
400℃ |
|
Resisivity à 20℃ |
0.48±3%ohm mm2/m |
|
Densité |
8,9 g/cm3 |
|
Conduction thermique |
-6 (maximum) |
|
Point de fusion |
1280℃ |
|
Résistance à la traction, N/mm2 recuit, doux |
MPA 340~535 |
|
Résistance à la traction, N/mm3 laminé à froid |
MPA 680~1070 |
|
Élongation (recuisez) |
25% (minute) |
|
Élongation (laminée à froid) |
≥Min) 2% (minute) |
|
EMF contre le Cu, μV/ºC (0~100ºC) |
-43 |
|
Structure micrographique |
austénite |
|
Propriété magnétique |
Non |
|
TCR |
-40~+40 |
Noms commerciaux de Constantan :
Cuprothal, alliage 294, Cuprothal 294, Nico, MWS-294, Cupron, Copel, alliage 45,
Neutrology, avance, CuNi 102, Cu-Ni 44, Konstantan
Tailles de Constantan d'alliage de résistance/capacités d'humeur
1 ; Condition : Lumineux, recuit, doux
2 ; Diamètre de fil 0.02mm-1.0mm emballant dans la bobine, grande que 1.0mm emballant dans la bobine
3 ; Rod, diamètre 1mm-30mm de barre

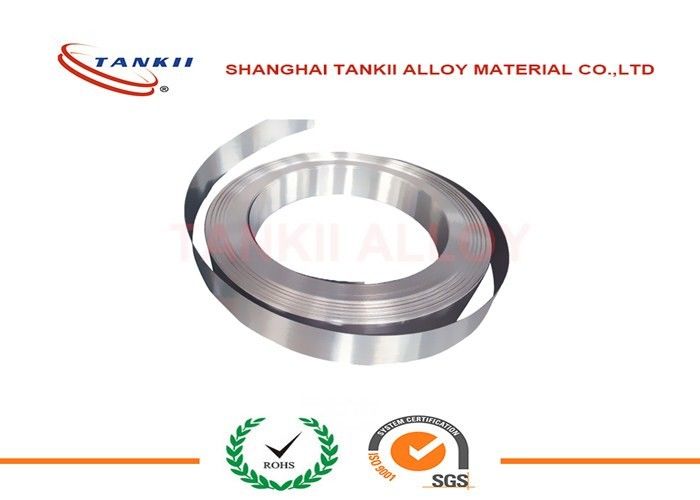

4 ; Bande : Épaisseur 0.05mm-7mm, largeur 1mm-280mm
Série de résistance :
|
Charact éristique |
Résistivité (200C μΩ.m) |
Max.working La température (0C) |
De tension Force (MPA) |
Fonte point (0C) |
Densité (g/cm3) |
TCR x10-6/ 0C (20~600 0C) |
EMF contre le Cu (μV/0C) (0~100 0C) |
|
Alliage Nomenc lature |
|||||||
|
NC003 (CuNi1) |
0,03 |
200 |
210 |
1085 |
8,9 |
<100> |
-8 |
|
NC005 (CuNi2) |
0,05 |
200 |
220 |
1090 |
8,9 |
<120> |
-12 |
|
NC010 (CuNi6) |
0,1 |
220 |
250 |
1095 |
8,9 |
<60> |
-18 |
|
NC012 (CuNi8) |
0,12 |
250 |
270 |
1097 |
8,9 |
<57> |
-22 |
|
NC015 (CuNi10) |
0,15 |
250 |
290 |
1100 |
8,9 |
<50> |
-25 |
|
NC020 (CuNi14) |
0,2 |
300 |
310 |
1115 |
8,9 |
<30> |
-28 |
|
NC025 (CuNi19) |
0,25 |
300 |
340 |
1135 |
8,9 |
<25> |
-32 |
|
NC030 (CuNi23) |
0,3 |
300 |
350 |
1150 |
8,9 |
<16> |
-34 |
|
NC035 (CuNi30) |
0,35 |
350 |
400 |
1170 |
8,9 |
<10> |
-37 |
|
NC040 (CuNi34) |
0,4 |
350 |
400 |
1180 |
8,9 |
0 |
-39 |
|
NC050 (CuNi44) |
0,5 |
400 |
420 |
1200 |
8,9 |
<-6> |
-43 |
