Détails de produit
Lieu d'origine: Changhaï
Nom de marque: TANKII
Certification: ISO9001
Numéro de modèle: PVC
Conditions de paiement et d'expédition
Quantité de commande min: 3000M
Détails d'emballage: Bobine, carton, cas de plywod avec la feuille de plastique comme les clients ont exigé
Délai de livraison: 15-28 jours
Conditions de paiement: L/C, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1 mois de million+meter+per
Matériel: |
de cuivre, PVC ou politef |
Couleur: |
etc. rouge, noir, blanc, bleu, vert. |
Isolation: |
PVC ou politef |
Gaine: |
Fil en verre libre de PVC, de politef ou d'alcali |
BOUCLIER: |
fil bidon, bande composée en plastique de câblage cuivre ou en aluminium galvanisée |
La température fonctionnante: |
-25~+200℃ |
Matériel: |
de cuivre, PVC ou politef |
Couleur: |
etc. rouge, noir, blanc, bleu, vert. |
Isolation: |
PVC ou politef |
Gaine: |
Fil en verre libre de PVC, de politef ou d'alcali |
BOUCLIER: |
fil bidon, bande composée en plastique de câblage cuivre ou en aluminium galvanisée |
La température fonctionnante: |
-25~+200℃ |

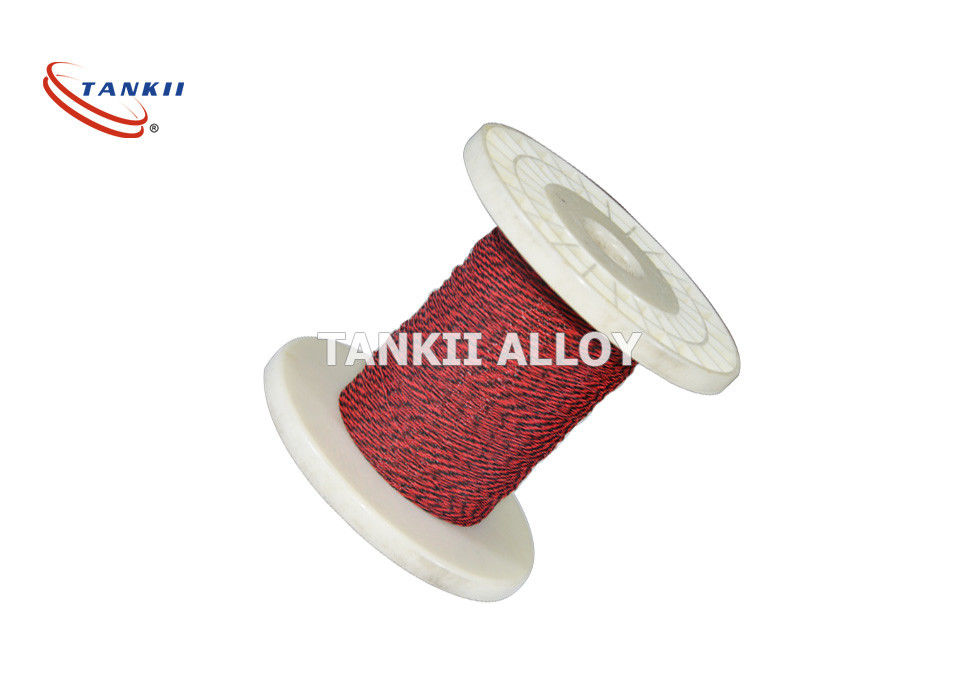

Compensation de cuivre galvanisée bidon de câble de thermocouple
Câble d'extension de couple thermoélectrique
Le fil d'extension de thermocouple et le fil qui sont employés dans la méthode de mesure de la température par le thermocouple, celui se compose de deux métaux différents qui sont joints ensemble à l'extrémité de détection. Le fil d'extension emploie les mêmes matériaux avec le thermocouple pour s'étendre du thermocouple à l'appareil de mesure.
Caractéristiques : Excellentes propriétés thermoélectriques de stabilité, mécaniques et électriques, vie longtemps active ;
Structure simple, excellente flexibilité, facile pour l'assemblée ;
Hauts stabilité chimique, résistantes à la chaleur, et gel-résistance de plaqué.
| Numéro de la pièce. | Catégories d'isolation | Conducteur | Certificats | Norme | Système d'isolation | |
| OLTIW | Classe-b 130℃ |
0,16 ·--1,00 |
fil simple | UL E466302 VDE 40040893 |
UL2353 IEC60950 IEC60601 IEC61558 IEC60065 |
E497858 OULY-130 |
| Nom de conducteur | Type | Type applicable de thermocouple |
| Cu-Constantan 0,6 | Sc ou RC | S ou R |
|
Fer-constantan 22 Copper-Constantan40 Chromel 10-NiSi3 |
KCA KCB KX |
K |
|
Fer-constantan 18 NiCr14Si-NiSi4Mg |
OR NX |
N |
| NiCr10-Constantan45 | EX | E |
| Fer-Constantan 45 | JX | J |
| Cuivre-Constantan 45 | TX | T |
Spécifications :
| Type de noyau de câble | section de noyau de câble (mm2) | les brins de noyau numérotent | diamètre de fil simple (millimètres) |
| Noyau de fil de monocaténaire | 0,2 0,5 1,0 1,5 2,5 |
1 1 1 1 1 |
0,52 0,80 1,13 1,37 1,76 |
| Noyau à fils multiples de fil (fil mou) | 0,2 0,5 1,0 1,5 2,5 |
7 7 7 7 19 |
0,20 0,30 0,43 0,52 0,41 |
Dimension :
| Application | Section de noyau (mm2) |
Épaisseur d'isolation (millimètre) |
épaisseur de gaine (millimètre) |
diamètre maximum (millimètres) | |
| noyau de monocaténaire | noyau doux à fils multiples | ||||
| Utilisation universelle | 0,2 0,5 1,0 1,5 2,5 |
0,4 0,3 0,7 0,7 0,7 |
0,7 0,8 1,0 1,0 1,0 |
3,0 × 4,6 3,7 × 6,4 5,0 × 7,7 5,2 × 8,3 5,7 × 9,3 |
3,1 × 4,8 3,9 × 6,6 5,1 × 8,0 5,5 × 8,7 5,9 × 9,8 |
| Utilisation de résistance de la température | 0,2 0,5 1,0 1,5 2,5 |
0,4 0,4 0,4 0,4 0,4 |
0,3 0,3 0,3 0,3 0,3 |
2,3 × 4,0 2,6 × 4,6 3,0 × 5,3 3,2 × 5,8 3,6 × 6,7 |
2,4 × 4,2 2,8 × 4,8 3,1 × 5,6 3,4 × 6,2 4,0 × 7,3 |
Échange de la valeur de résistance à 20℃ :
| Numéro de type | Section de noyau de câble (mm2) | ||||
| 0,2 | 0,5 | 1,0 | 1,5 | 2,5 | |
| Sc ou RC KCA KCB KX EX JX TX OR NX |
0,25 3,50 2,60 5,50 6,25 3,25 2,60 3,75 7,15 |
0,10 1,40 1,04 2,20 2,50 1,30 1,04 1,50 2,86 |
0,05 0,70 0,52 1,10 1,25 0,65 0,52 0,75 1,43 |
0,03 0,47 0,35 0,73 0,73 0,43 0,35 0,50 0,95 |
0,02 0,28 0,21 0,44 0,50 0,26 0,21 0,30 0,57 |
