Détails de produit
Lieu d'origine: Shanghai, Chine.
Nom de marque: TANKII
Certification: ISO9001:2015/ ROHS
Numéro de modèle: 0Cr25Al5
Conditions de paiement et d'expédition
Quantité de commande min: négociation
Prix: To negotiate
Détails d'emballage: caisse de bobine, de bobine, de carton ou de contreplaqué avec la feuille de plastique selon les exi
Délai de livraison: 7-12 jours
Conditions de paiement: L/C, T/T, Western Union, Paypal
Capacité d'approvisionnement: 2000+TON+YEAR
Matériel disponible: |
Alliage basé par nickel, acier de Staninless… |
Applications: |
Résistances ; Équipements de chauffage |
Diamètre extérieur: |
Requis |
Caractéristique: |
Résistance d'Uniforme |
Type: |
Échoué |
Surface: |
Lisse, lumineux |
Matériel disponible: |
Alliage basé par nickel, acier de Staninless… |
Applications: |
Résistances ; Équipements de chauffage |
Diamètre extérieur: |
Requis |
Caractéristique: |
Résistance d'Uniforme |
Type: |
Échoué |
Surface: |
Lisse, lumineux |

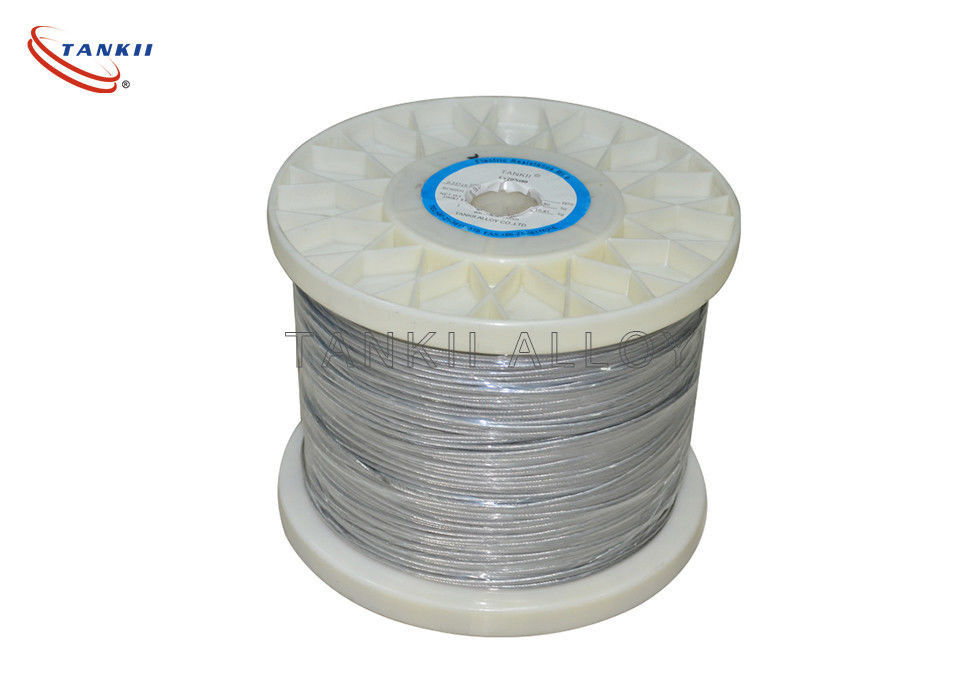

câble de toron de résistance de 19x0.52mm Uniforme pour des éléments de chauffe
Description générale :
Le toron se compose d'un certain nombre de petits fils empaquetés ou enveloppés ensemble pour former un plus grand conducteur. Le toron est plus flexible que le fil solide de même toute la section transversale. Le toron est employé quand de haute résistance à la fatigue en métal est exigé. De telles situations incluent des connexions entre les cartes dans des dispositifs de multi-imprimer-circuit-conseil, où la rigidité du fil solide produirait trop d'effort en raison du mouvement pendant l'assemblée ou l'entretien ; Ligne cordes de C.A. pour des appareils ; câbles d'instrument de musique ; câbles de souris d'ordinateur ; câbles d'électrode de soudure ; câbles de commande reliant les pièces mobiles de machine ; câbles de machine d'abattage ; câbles de remorquage de machine ; et nombreux autres.
Aux hautes fréquences, voyages actuels près de la surface du fil en raison de l'effet de peau, ayant pour résultat la perte de puissance accrue dans le fil. Le toron pourrait sembler réduire cet effet, puisque toute la superficie des fils est plus grande que la superficie du fil solide équivalent, mais le toron ordinaire ne réduit pas l'effet de peau parce que tous les fils sont mis ensemble et se comportent en court-circuit en tant qu'à un conducteur. Un toron aura plus de haute résistance qu'un fil solide du même diamètre parce que la section transversale du toron n'est pas tout de cuivre ; il y a des lacunes inévitables entre les fils (c'est le problème de emballage de cercle pour des cercles dans un cercle). Un toron avec la même section transversale du conducteur qu'on dit qu'a la même mesure équivalente et est toujours un fil solide un plus grand diamètre.
Cependant, pour beaucoup d'applications à haute fréquence, l'effet de proximité est plus grave que l'effet de peau, et dans quelques cas limités, le toron simple peut réduire l'effet de proximité. Pour une meilleure représentation aux hautes fréquences, le fil de litz, qui a les différents fils isolés et tordus dans les modèles spéciaux, peut être employé.
| Marque | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Produit chimique principal composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | opportun quantité |
opportun quantité |
opportun quantité |
opportun quantité |
opportun quantité |
opportun quantité |
opportun quantité |
|
| Fe | Repos | Repos | Repos | Repos | Repos | Repos | Repos | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous service temp.of élément (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Résistivité μΩ.m, 20ºC |
1,25 | 1,42 | 1,42 | 1,35 | 1,23 | 1,45 | 1,53 | |
| Densité (g/cm3) |
7,4 | 7,10 | 7,16 | 7,25 | 7,35 | 7,10 | 7,10 | |
| Courant ascendant conductivité KJ/m.h.ºC |
52,7 | 46,1 | 63,2 | 60,2 | 46,9 | 46,1 | 45,2 | |
| Coefficient de lignes expansion α×10-6/ºC |
15,4 | 16,0 | 14,7 | 15,0 | 13,5 | 16,0 | 16,0 | |
| PointºC de fonte | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Résistance à la traction MPA |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Élongation à rupture % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| Variation de secteur % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Répétez le recourbement fréquence (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| Dureté (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Micrographique structure |
Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | |
| Magnétique propriétés |
Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | |
Les torons métalliques plus différents dans un paquet de fil, plus le flexible, repli-résistant, coupure-résistant, et plus fort le fil devient. Cependant, plus de fils augmente la complexité et le coût de fabrication.
Pour des raisons géométriques, le nombre le plus peu élevé des brins habituellement vus est 7 : un au milieu, avec 6 l'entourant en contact étroit. Le prochain niveau est en hausse 19, qui est une autre couche de 12 mèches sur les 7. Après cela le nombre varie, mais 37 et 49 sont communs, puis dans les 70 à les 100 s'étendent (le nombre n'est plus précis). Encore de plus grands nombres que qui sont typiquement trouvés seulement en câbles très grands.
Pour l'application où le fil se déplace, 19 est le plus bas qui devrait être employé (7 devraient seulement être employés dans les applications où le fil est placé et puis ne se déplace pas), et 49 est bien mieux. Pour des applications avec le mouvement répété constant, tel que des robots d'assemblée et des fils d'écouteur, 70 à 100 est obligatoire.
Pour les applications qui ont besoin de bien plus de flexibilité, bien plus de fils sont employés (les câbles de soudure sont l'exemple habituel, mais également n'importe quelle application qui doit déplacer le fil dans des secteurs serrés). Un exemple est un fil de 2/0 fait à partir de 5 292 fils de fil de la mesure #36. Les fils sont organisés en créant d'abord un paquet de 7 fils. Alors 7 de ces paquets sont remontés dans les paquets superbes. Enfin 108 paquets superbes sont employés pour faire le câble final. Chaque groupe de fils est enroulé dans une hélice de sorte que quand le fil est fléchi, la partie d'un paquet qui est étiré se déplace autour de l'hélice à une pièce qui est comprimée pour permettre au fil d'avoir moins d'effort.
