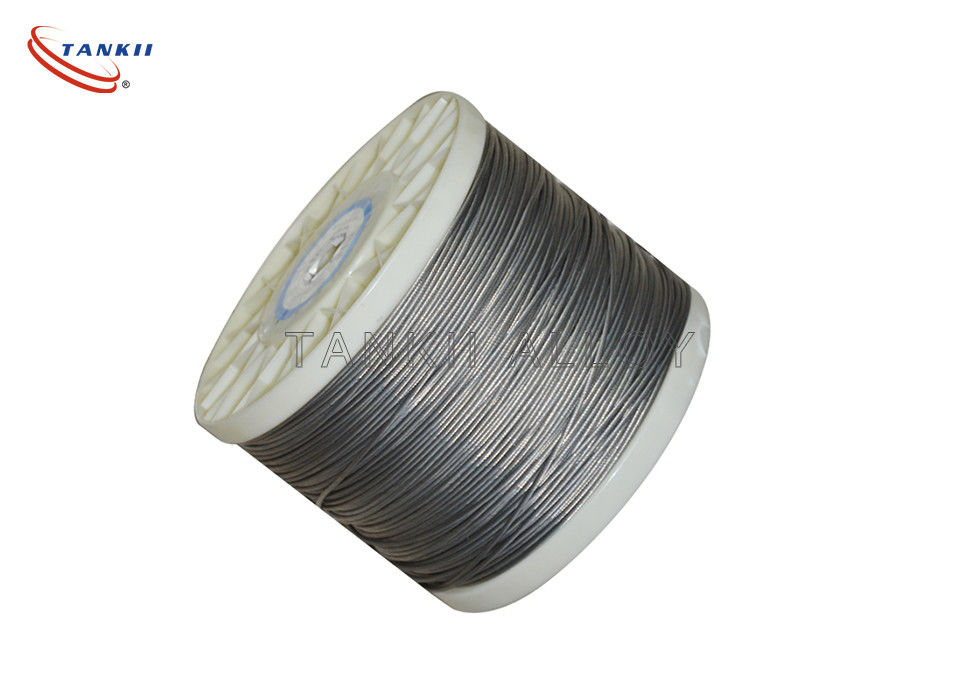

Surface lumineuse de résistance stable de câble métallique de résistance de toron de 19*0.55 Ni80Cr20

Surface lumineuse de résistance stable de câble métallique de résistance de toron de 19*0.55 Ni80Cr20

Description générale :

Le câble métallique est plusieurs fils de fil en métal tordus dans une hélice formant une « corde » composée, dans un modèle connu sous le nom de « corde étendue ». Le câble métallique de plus grand diamètre se compose des fils multiples d'une telle corde étendue dans un modèle connu sous le nom de « câble étendu ».

Des fils d'acier pour des câbles métalliques sont normalement faits d'acier au carbone non allié avec une teneur en carbone de 0,4 à 0,95%. Très le de haute résistance des fils de corde permet à des câbles métalliques de soutenir les forces de tension importantes et de courir plus de des gerbes avec relativement des petits diamètres.

Dans les soi-disant fils étendus croisés, les fils des différentes couches se croisent. Dans les fils étendus parallèles en grande partie utilisés, la longueur étendue de toutes les couches de fil est égale et les fils de deux couches superposées quelconques sont parallèles, ayant pour résultat le contact linéaire. Le fil de la couche externe est soutenu par deux fils de la couche intérieure. Ces fils sont des voisins sur la longueur entière du fil. Des fils étendus parallèles sont faits dans une opération. La résistance des câbles métalliques avec ce genre de fil est toujours beaucoup plus grande que de ceux (rarement utilisé) avec les fils étendus croisés. Les fils étendus parallèles avec des couches à deux fils ont le remplisseur, le Seale ou le Warrington de construction.

En principe, les cordes en spirale sont les fils ronds car elles ont un ensemble des couches de fils étendus hélicoïdal sur un centre avec au moins une couche de fils étant étendus dans la direction opposée à celui de la couche externe. Des cordes en spirale peuvent être dimensionnées de telle manière qu'elles non-tournent qui signifie que cela sous la tension le couple de corde est presque zéro. La corde en spirale ouverte consiste seulement en fils ronds. La corde moitié-verrouillée de bobine et la corde plein-verrouillée de bobine ont toujours un centre fait de fils ronds. Les cordes à enroulement clos ont un ou plusieurs couches externes de fils de profil. Elles ont l'avantage que leur construction empêche la pénétration de la saleté et de l'eau dans une large mesure et elle les protège également contre la perte de lubrifiant. En outre, elles ont encore un avantage très important car les extrémités d'un fil externe cassé ne peuvent pas partir de la corde si elle a les dimensions appropriées.

Les torons métalliques plus différents dans un paquet de fil, plus le flexible, repli-résistant, coupure-résistant, et plus fort le fil devient. Cependant, plus de fils augmente la complexité et le coût de fabrication.

Pour des raisons géométriques, le nombre le plus peu élevé des brins habituellement vus est 7 : un au milieu, avec 6 l'entourant en contact étroit. Le prochain niveau est en hausse 19, qui est une autre couche de 12 mèches sur les 7. Après cela le nombre varie, mais 37 et 49 sont communs, puis dans les 70 à les 100 s'étendent (le nombre n'est plus précis). Encore de plus grands nombres que qui sont typiquement trouvés seulement en câbles très grands.

Pour l'application où le fil se déplace, 19 est le plus bas qui devrait être employé (7 devraient seulement être employés dans les applications où le fil est placé et puis ne se déplace pas), et 49 est bien mieux. Pour des applications avec le mouvement répété constant, tel que des robots d'assemblée et des fils d'écouteur, 70 à 100 est obligatoire.

Pour les applications qui ont besoin de bien plus de flexibilité, bien plus de fils sont employés (les câbles de soudure sont l'exemple habituel, mais également n'importe quelle application qui doit déplacer le fil dans des secteurs serrés). Un exemple est un fil de 2/0 fait à partir de 5 292 fils de fil de la mesure #36. Les fils sont organisés en créant d'abord un paquet de 7 fils. Alors 7 de ces paquets sont remontés dans les paquets superbes. Enfin 108 paquets superbes sont employés pour faire le câble final. Chaque groupe de fils est enroulé dans une hélice de sorte que quand le fil est fléchi, la partie d'un paquet qui est étiré se déplace autour de l'hélice à une pièce qui est comprimée pour permettre au fil d'avoir moins d'effort.

Le toron se compose d'un certain nombre de petits fils empaquetés ou enveloppés ensemble pour former un plus grand conducteur. Le toron est plus flexible que le fil solide de même toute la section transversale. Le toron est employé quand de haute résistance à la fatigue en métal est exigé. De telles situations incluent des connexions entre les cartes dans des dispositifs de multi-imprimer-circuit-conseil, où la rigidité du fil solide produirait trop d'effort en raison du mouvement pendant l'assemblée ou l'entretien ; Ligne cordes de C.A. pour des appareils ; câbles d'instrument de musique ; câbles de souris d'ordinateur ; câbles d'électrode de soudure ; câbles de commande reliant les pièces mobiles de machine ; câbles de machine d'abattage ; câbles de remorquage de machine ; et nombreux autres.

Aux hautes fréquences, voyages actuels près de la surface du fil en raison de l'effet de peau, ayant pour résultat la perte de puissance accrue dans le fil. Le toron pourrait sembler réduire cet effet, puisque toute la superficie des fils est plus grande que la superficie du fil solide équivalent, mais le toron ordinaire ne réduit pas l'effet de peau parce que tous les fils sont mis ensemble et se comportent en court-circuit en tant qu'à un conducteur. Un toron aura plus de haute résistance qu'un fil solide du même diamètre parce que la section transversale du toron n'est pas tout de cuivre ; il y a des lacunes inévitables entre les fils (c'est le problème de emballage de cercle pour des cercles dans un cercle). Un toron avec la même section transversale du conducteur qu'on dit qu'a la même mesure équivalente et est toujours un fil solide un plus grand diamètre.

Cependant, pour beaucoup d'applications à haute fréquence, l'effet de proximité est plus grave que l'effet de peau, et dans quelques cas limités, le toron simple peut réduire l'effet de proximité. Pour une meilleure représentation aux hautes fréquences, le fil de litz, qui a les différents fils isolés et tordus dans les modèles spéciaux, peut être employé.
