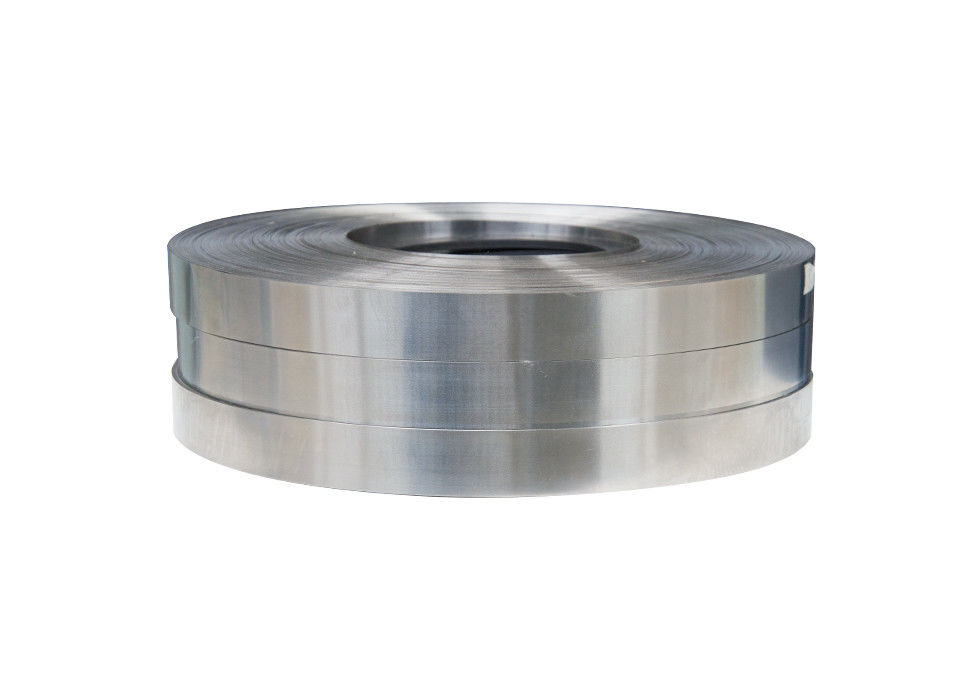

Résistance à l'oxydation lumineuse de la bande CuNi44Mn de nickel d'en cuivre de Constantan 0.05mm * 100mm

Un alliage de cuivre-nickel qui contient des quantités mineures spécifiques d'éléments complémentaires pour réaliser des valeurs précises pour le coefficient de température de résistivité.

Le Constantan est un alliage de cuivre-nickel se composant habituellement du cuivre de 55% et du nickel de 45%. Sa caractéristique principale est sa résistance qui est constante au-dessus d'un large éventail de températures. D'autres alliages avec des coefficients de température pareillement basse sont connus, comme le manganin (Cu86Mn12Ni2).

De tous les alliages modernes de jauge de contrainte, le Constantan est le plus vieux, et toujours le plus très utilisé. Cette situation reflète le fait que le constantan a la meilleure combinaison globale des propriétés requises pour beaucoup d'applications de jauge de contrainte. Cet alliage a, par exemple, une sensibilité en juste proportion élevée de tension, ou le facteur de mesure, qui est relativement peu sensible au niveau et à la température de tension. Sa résistivité est assez haut de réaliser des valeurs appropriées de résistance dans même des grilles très petites, et son coefficient de température de résistance n'est pas excessif. En outre, le constantan est caractérisé par bonne résistance à la fatigue et capacité relativement élevée d'élongation. Il doit noter, cependant, que le constantan tend à montrer une dérive continue aux températures au-dessus du °C 65 (°F) 150 ; et cette caractéristique devrait être prise en considération quand la stabilité nulle de la jauge de contrainte est critique pendant des heures ou des jours.

Synonymes

P-alliage d'Un-alliage, alliage de cuivre-nickel, alliage de la résistance CuNi44, constantan d'alliage de nickel de 55% copper/45%, aluminium de constantan, bande de constantan, feuille de constantan, plat de constantan, fil de constantan, alliage de jauge de contrainte, cupronickel, constantan de cuivre

Propriétés chimiques
a) Ni= 44,2%, Mn= 1,5%, Fe= 0,5%, équilibre de Cu=

b) Un-alliage : Très d'une manière primordiale, le constantan peut être traité pour que la compensation de l'auto-température assortisse un large éventail de coefficients matériels d'essai de dilatation thermique. Un alliage est fourni dans les numéros de l'auto-température-compensation (STC.) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 et 50, pour l'usage sur des matériaux d'essai avec des coefficients correspondants de dilatation thermique, exprimé en parties par million par longueur (ou µm/m) par Kelvin ou degré Celsius ou degré Fahrenheit.

c) P-alliage : Pour la mesure des tensions très grandes, 5% (microstrain 50 000) ou en haut, constantan recuit (alliage de P) est le matériel de grille normalement choisi. Le Constantan sous cette forme est très malléable ; et, dans des longueurs de mesure de 0,125 dedans (3 millimètres) et plus long, peut être tendu à >20%. Il devrait considérer, cependant, que sous des tensions élevées de répétition l'alliage de P montrera un certain changement permanent de résistance avec chaque cycle, et cause un décalage zéro correspondant dans la jauge de contrainte. En raison de cette caractéristique, et de la tendance pour l'échec prématuré de grille avec la tension répétée, alliage de P n'est pas d'habitude recommandé pour des applications cycliques de tension. L'alliage de P est disponible avec des nombres de STC. de 08 et de 40 pour l'usage sur des métaux et des plastiques, respectivement.
