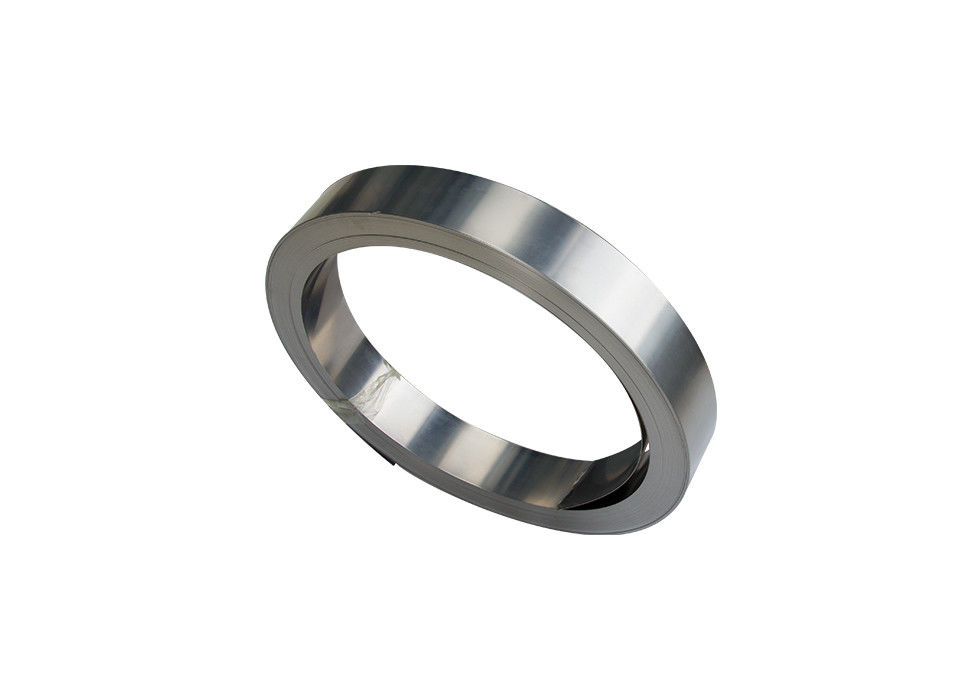

aluminium/bande de l'alliage CuNi44 de Constantan de 0.01mm-0.05mm pour le capteur de précision

bande d'aluminium de 0.01mm-0.05mm Konstantan CuNi44 pour le capteur de précision

Alliage de résistance avec la résistivité modérée et basse la température coefficent de la résistance avec une courbe plate de résistance/température sur un éventail que les « manganins ». Le Constantan montre également une meilleure résistance à la corrosion que les manganins. Des utilisations tendent à être limitées aux circuits à C.A. Le Constantan est également l'élément négatif du type thermocouple de J avec du fer étant le positif ; le type thermocouples de J sont employés dans la chaleur traitant des applications. En outre, c'est l'élément négatif du type thermocouple de T avec OFHC cuivrent le positif ; le type thermocouples de T sont employés aux températures cryogéniques.

Un alliage de cuivre-nickel qui contient des quantités mineures spécifiques d'éléments complémentaires pour réaliser des valeurs précises pour le coefficient de température de résistivité.

Le Constantan est un alliage de cuivre-nickel se composant habituellement de 55% de cuivre et de nickel de 45%. Sa caractéristique principale est sa résistance qui est constante au-dessus d'un large éventail de températures. D'autres alliages avec des coefficients de température pareillement basse sont connus, comme le manganin (Cu86Mn12Ni2).

De tous les alliages modernes de jauge de contrainte, le Constantan est le plus vieux, et toujours le plus très utilisé. Cette situation reflète le fait que le constantan a la meilleure combinaison globale des propriétés requises pour beaucoup d'applications de jauge de contrainte. Cet alliage a, par exemple, une sensibilité en juste proportion élevée de tension, ou le facteur de mesure, qui est relativement peu sensible pour tendre de niveau et la température. Sa résistivité est assez haute pour réaliser des valeurs appropriées de résistance dans même de petites grilles mêmes, et son coefficient de température de résistance n'est pas excessif. En outre, le constantan est caractérisé par bonne résistance à la fatigue et capacité relativement élevée d'élongation. Il doit noter, cependant, ce constantan tend à montrer une dérive continue aux températures au-dessus du °C 65 (°F) 150 ; et cette caractéristique devrait être prise en considération quand la stabilité nulle de la jauge de contrainte est critique pendant des heures ou des jours.

Contenu chimique, %

Propriétés mécaniques
